圖說美國家太陽能光熱發電實驗測試平臺
發布者：本網記者Jason | 來源：CSPPLAZA光熱發電網 | 3評論 | 9334查看 | 2012-10-12 14:47:00
　　CSPPLAZA光熱發電網報道：美國桑迪亞（Sandia）國家實驗室通過在新墨西哥州阿爾伯克基建立的國家太陽能熱利用測試中心(NSTTF)對太陽能光熱發電技術進行了全面的研究和實驗。NSTTF是美國唯一的大規模光熱應用實驗基地和測試平臺，主要目的是對太陽能光熱應用相關組件和產品進行測試、實驗和研究，為設計、建設和運行大規模光熱發電站提供實驗工程數據。類似于西班牙的PSA平臺。

圖1：NSTTF一角

　　其目前擁有：

　　一個塔式定日鏡場：共218面定日鏡，每個定日鏡有兩套發動機和驅動系統，一套用來調整定日鏡的定位，一套用來調整定日鏡的高度，單個定日鏡的反光面積為37平方米，反射率可達96%。

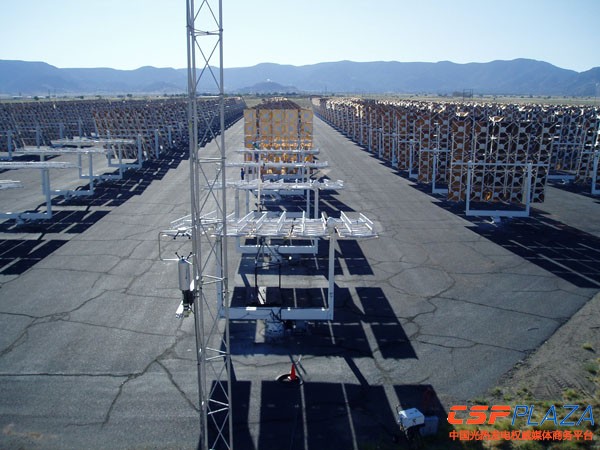

圖2：定日鏡場


　　一個集熱塔：高61米，塔的北面共安裝了三個熱吸收器。定日鏡和集熱塔組成的塔式熱發電實驗項目的裝機為6MW。

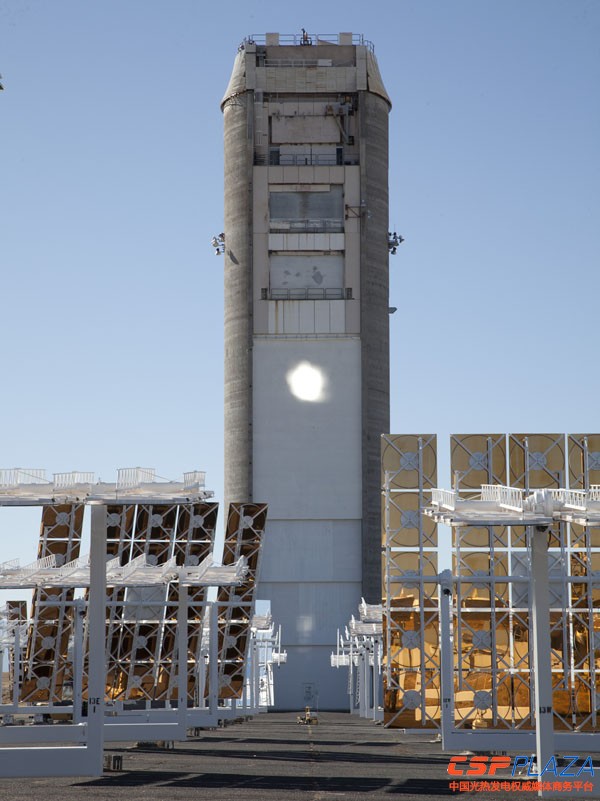

圖3：集熱塔


　　一個熔融鹽測試回路：MSTL，于2012年10月份完成建設。（參見本網相關報道）

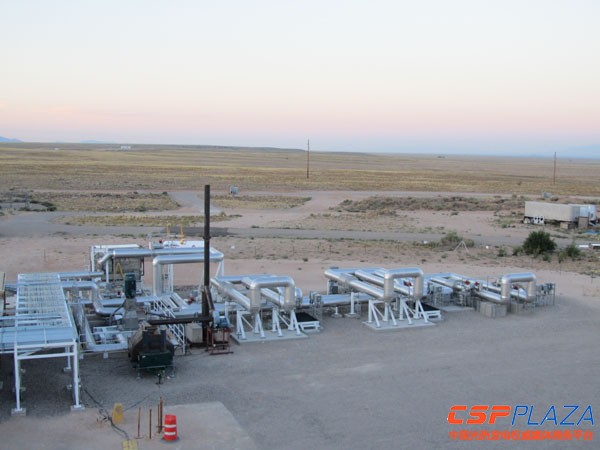

圖4：熔鹽測試回路


　　一個旋轉平臺：該旋轉平臺最初于80年代安裝于桑迪亞實驗室，后被轉移至此。平臺可隨時旋轉，以更加準確和快速地測試槽式反光集熱系統或反光鏡、集熱管的熱力學性能。

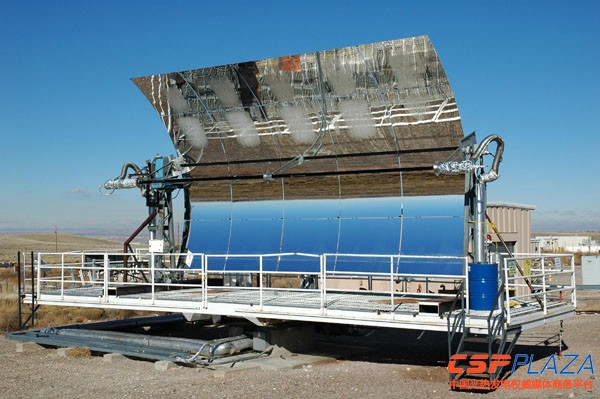

圖5：旋轉平臺正在對某型號集熱管進行測試



　　一個太陽能日光爐設施：該日光爐采用一個95平方米的定日鏡把陽光投射到一個直徑6.7056米的碟式聚光鏡上進行聚光，這個蝶式聚光鏡被放置在爐內。

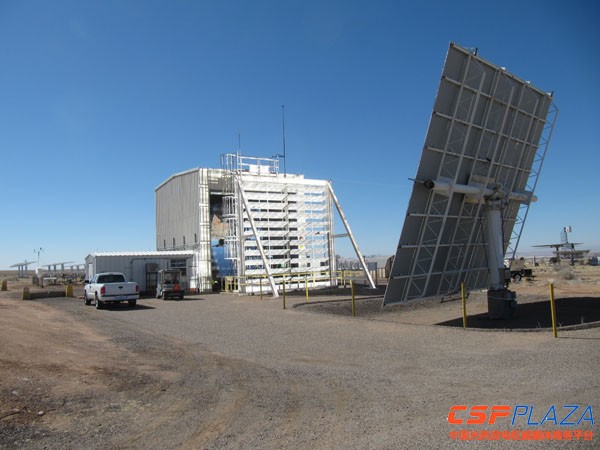

圖6：日光爐

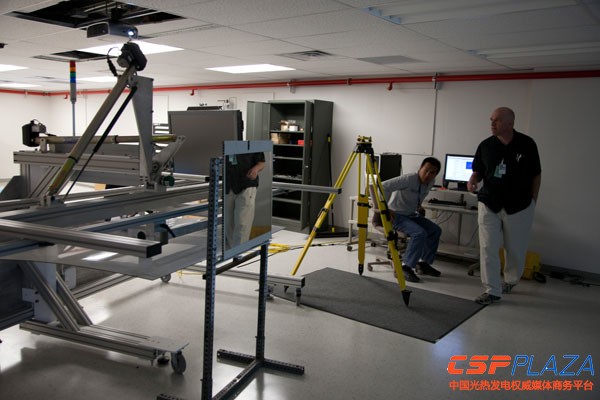

　　一個光學實驗室：用于測試反光鏡等產品的光學性能。

圖7：


　　兩個碟式熱發電實驗設施：目前有10套SES（原斯特林能源系統公司，現已破產）的系統和6套Infinia的系統，還包括兩套桑迪亞實驗室自行研發的碟式系統。

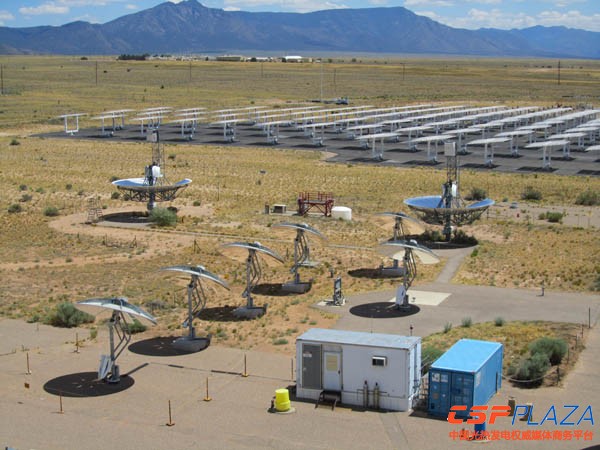

圖8：碟式實驗場


　　另外，NSTTF還擁有相配套的其他相關設施，同時該實驗基地還在不斷完善之中。


　　NSTTF的建立，為推動美國本土的太陽能光熱發電產業發展起到了很大的作用。從西班牙PSA到美國NSTTF，無不證明了綜合性的光熱發電實驗測試項目對一國CSP產業發展的重大意義。我們必須吸取這樣一些成功經驗。雖然延慶的示范電站項目已經邁出了一步，但我們還需要走的更穩、走的更遠。
