CSPPLAZA光熱發電網訊：近日，成功研制出高溫鎧裝電伴熱和熱電偶產品并已為多座商業化光熱電站供貨的國家級高新技術企業——沈陽市中色測溫儀表材料研究所有限公司（以下簡稱沈陽中色）正式加入CSPPLAZA光熱發電平臺常務委員會員單位。

坐落于沈陽市的沈陽中色目前主要生產測溫儀表材料、電加熱伴熱材料、金屬材料、防爆器材、機械零部件等產品，同時進行儀表材料研究并提供相關的技術服務；電加熱伴熱工程施工；航空機械零部件、航空工藝裝備的研發和制造。目前，公司的產品已廣泛應用于航空、航天、石油、化工、核電、光熱發電、儲能、冶金、機械、科研院所等領域，并長期為其提供配套生產及技術服務，形成了良好的合作關系。

光熱相關產品及介紹

沈陽中色自主研發的鎧裝礦物絕緣加熱線產品已于2007年通過沈陽市科技成果鑒定，并于2008年獲得國家科技部項目支持；鎧裝礦物絕緣加熱線的接線裝置均采用此公司的兩項發明專利產品：一種鎧裝礦物絕緣電加熱電纜的接頭和預制冷端方法。

1、加熱線結構

加熱線由絕緣層、發熱芯線和金屬護套組成。

絕緣層：高純氧化鎂；

加熱芯線：精制鎳基合金材料；

護套：采用優質進口Alloy825高溫合金無縫管，可承受高溫達1000℃，并具有耐腐蝕性和較高機械強度，不易折斷，耐低溫，在低溫下施工不脆斷，易于冬季施工和維修。

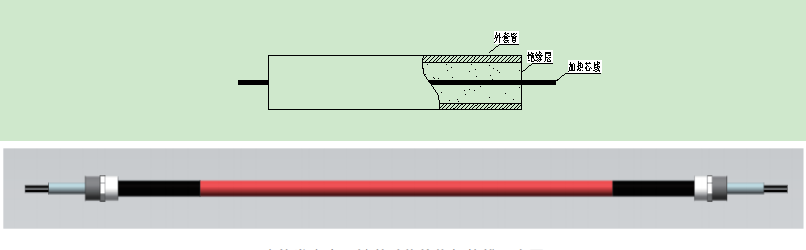

光熱發電專用鎧裝礦物絕緣加熱線示意圖

加熱線的表面光潔，無任何缺損，且能防潮（濕）、防油、防酸。

2、加熱線性能參數

（1）溫度特性

鎧裝礦物絕緣加熱線具有接近恒功率特性，在不同溫度下功率變化不大。

（2）熱穩定性不低于以下指標

加熱線每年功率衰減不大于0.5%，從低溫到高溫，再從高溫到低溫其輸出功率重現性好，誤差小于1%。

（3）加熱線絕緣性能指標

鎧裝礦物絕緣加熱線在常溫下，相對溫度不大于80%時，500V絕緣電阻大于100MΩ，能承受1500V電壓1分鐘不擊穿。

加熱線針對現場管道一對一供應，現場不能隨意剪裁。

沈陽中色生產的鎧裝熱電偶從偶絲的熔鑄、加工到鎧裝熱電偶的組裝、拉伸、退火到最終裝配都由公司全流程生產，配備2套全自動熱工檢定系統，可保證產品質量和交貨期。同時沈陽中色還有專業的電伴熱安裝人員，安裝經驗豐富，有大型電伴熱安裝的工程業績。

典型光熱項目應用案例

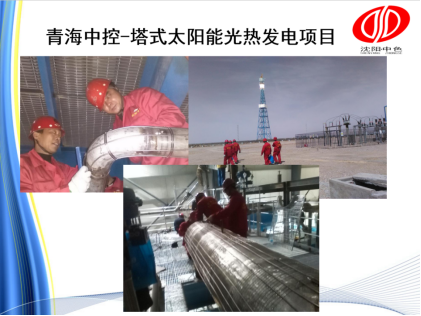

1、中控太陽能青海德令哈50MW塔式太陽能熱發電項目

該項目采用中控太陽能公司自主研發的塔式太陽能熱發電技術，是中國第一座商業化運營的太陽能熱發電站。

沈陽中色負責該項目熔鹽管道電伴熱部分，熔鹽的液態溫度為238℃以上，低于這個溫度則會凝固。為了防止熔鹽在管道、儲罐、閥門、儀表中發生凝固，需要對所有熔鹽流經的設備進行電伴熱。

本工程所用鎧裝礦物絕緣電加熱線總計6749米，于2016年7月安裝完成調試合格并投入使用。用戶反饋系統運行良好，完全達到預期效果。

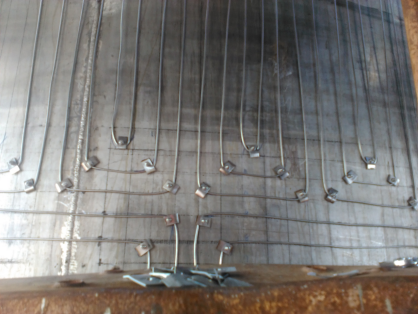

藍星（北京）化工機械有限公司總包的中控太陽能青海德令哈50MW塔式太陽能熱發電站熔鹽儲罐項目，沈陽中色負責兩座儲罐電伴熱項目的設計、制造及安裝工作，暴露溫度400~575℃，伴熱溫度260~575℃。

機組投運前電伴熱系統要完成空罐預熱工作，機組正常運行后，電伴熱系統要維持熔鹽罐體工藝溫度的穩定。本工程設計鎧裝礦物絕緣加熱線發熱段與不發熱段總計13266米，已于2018年8月完成安裝并投入使用。用戶反饋系統運行良好，完全達到預期效果。

2、中廣核太陽能德令哈有限公司德令哈50MW光熱發電項目

沈陽中色負責電伴熱項目的設計、制造及安裝工作，伴熱溫度大于200℃。本工程設計鎧裝礦物絕緣加熱線發熱段與不發熱段總計8399米，已于2020年11月完成安裝并投入使用。用戶反饋系統運行良好，完全達到預期效果。

3、西子潔能-金塔中光太陽能“10萬千瓦光熱+60萬千瓦光伏”項目

沈陽中色負責為該項目提供吸熱系統的鎧裝礦物絕緣電伴熱產品。

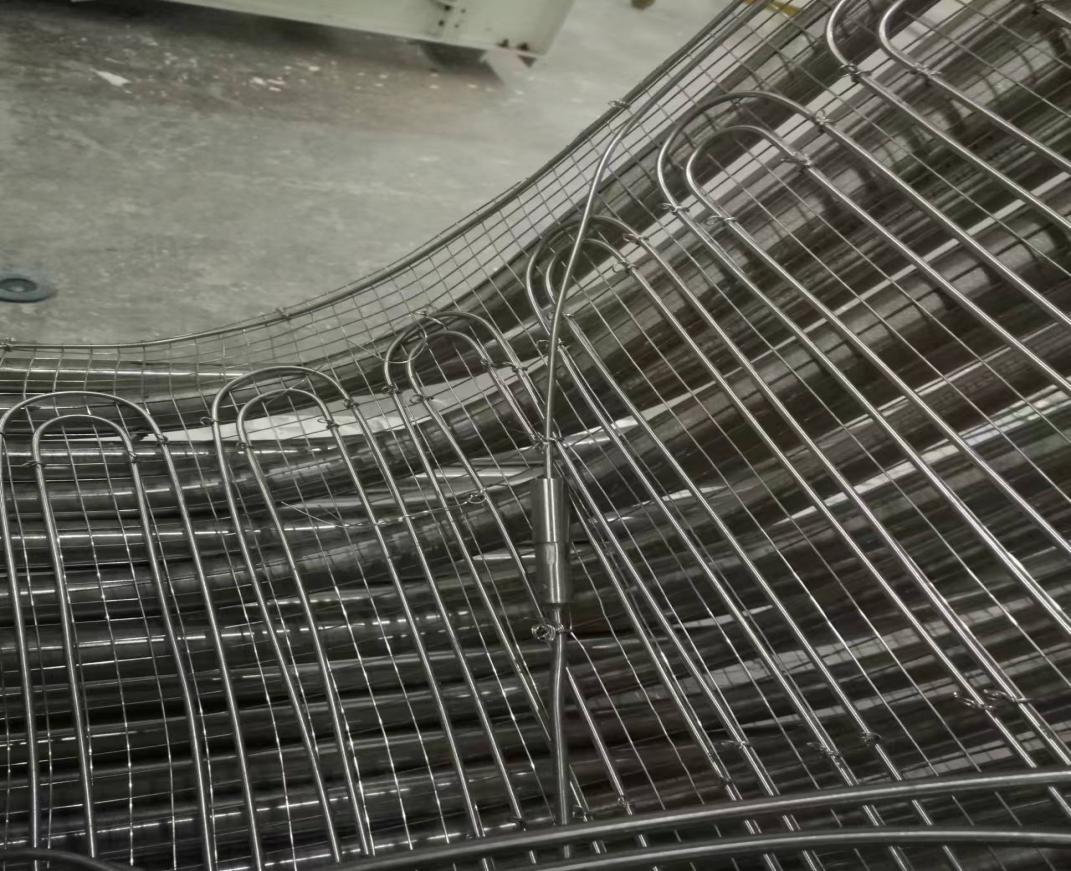

在設計壽命期間內，熔鹽吸熱器集箱（包括彎管）的電伴熱MI要保證被加熱的設備在極端工況條件下4小時（不開備用）以內溫度能夠從環境溫度升高到300℃，電伴熱在預熱升溫過程中要加熱均勻（最高和最低點溫差不超過30℃），集箱電伴熱MI外護套表面的設計能流密度低于1.0W/cm2，集箱電伴熱MI須保證至少25年的使用壽命。

項目設計進口Alloy825合金高溫鎧裝加熱線25000多米，目前項目正在進行中。
