——中國光熱發電行業產業鏈專題報道之開篇報道

風光熱互補開發的大趨勢下，光熱發電市場正迎來新一波發展熱潮。

據CSPPLAZA統計，截至目前，國內在建/擬開發光熱項目總裝機規模超4GW（詳情可見：總裝機超4GW！我國在建/擬開發光熱發電項目匯總【附項目清單】）。

光熱發電系統較為復雜，供應鏈較長，集成了各種各樣的設備，是風光熱互補項目的采購重點和難點，存在著較高的信息壁壘。

為幫助厘清中國光熱發電的產業鏈構架，保障風光熱項目的順利開發建設，CSPPLAZA將結合下設的光熱發電供應鏈平臺，推出《中國光熱發電產業鏈專題報道》，同時編輯完成2022版《中國光熱電站開發供應鏈指南》。

今日，CSPPLAZA發布該系列專題報道之開篇——《中國光熱發電行業產業鏈圖譜》。

???　???

光熱發電指通過聚光裝置將太陽光匯聚至吸熱裝置中，經過傳熱換熱后，產生高溫氣體，通過機械做功將熱能轉化為電能的發電形式。

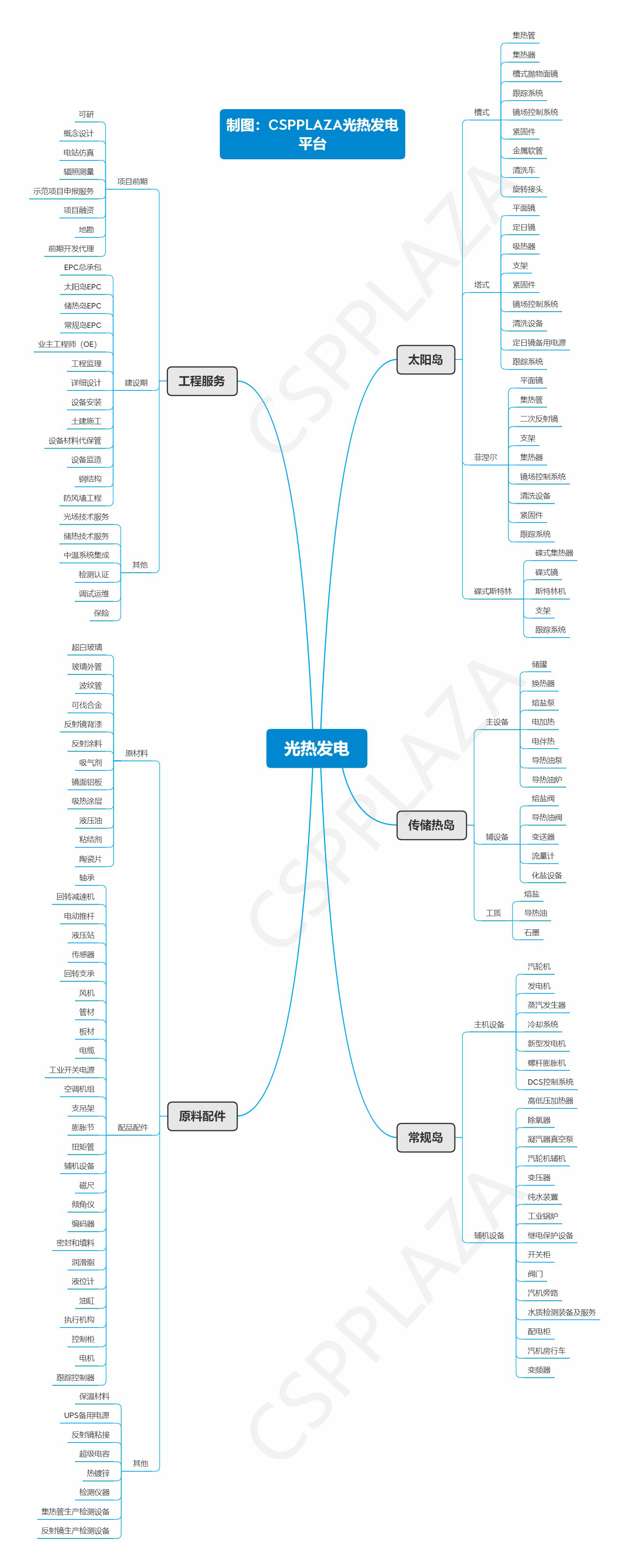

圖：中國光熱發電行業產業鏈圖譜

從技術角度來看，光熱發電主要分為槽式、塔式、碟式和菲涅爾式四種基本技術路線，其中槽式和菲涅爾都屬于線式聚焦系統，采用單軸跟蹤；而塔式和斯特林碟式則為點式聚焦系統，采用雙軸跟蹤，鏡子的控制系統相對更加復雜，但聚光比相對前兩種技術路線較高，系統工作溫度也相對更高。

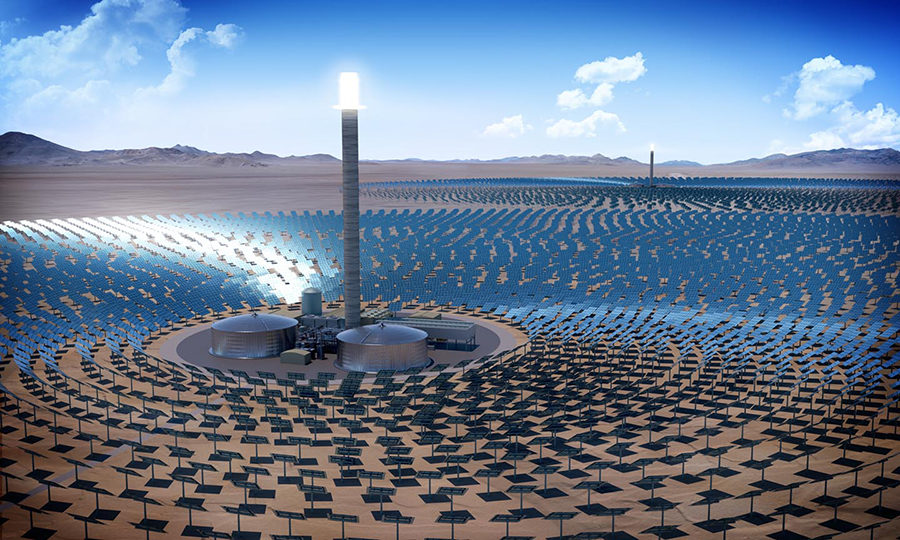

塔式光熱系統

塔式光熱系統主要由數以千、萬計帶有雙軸太陽追蹤系統的平面鏡（稱為定日鏡）和一座（或數座）中央集熱塔構成。其主要優勢在于工作溫度較高（可達600~1000℃），年度發電效率可以達到17%~20%。

塔式電站可以使用水、氣體或熔鹽作為導熱介質，以驅動后端的發電機發電，當前商業化最為成熟的當推以熔鹽為傳儲熱介質的技術路線。

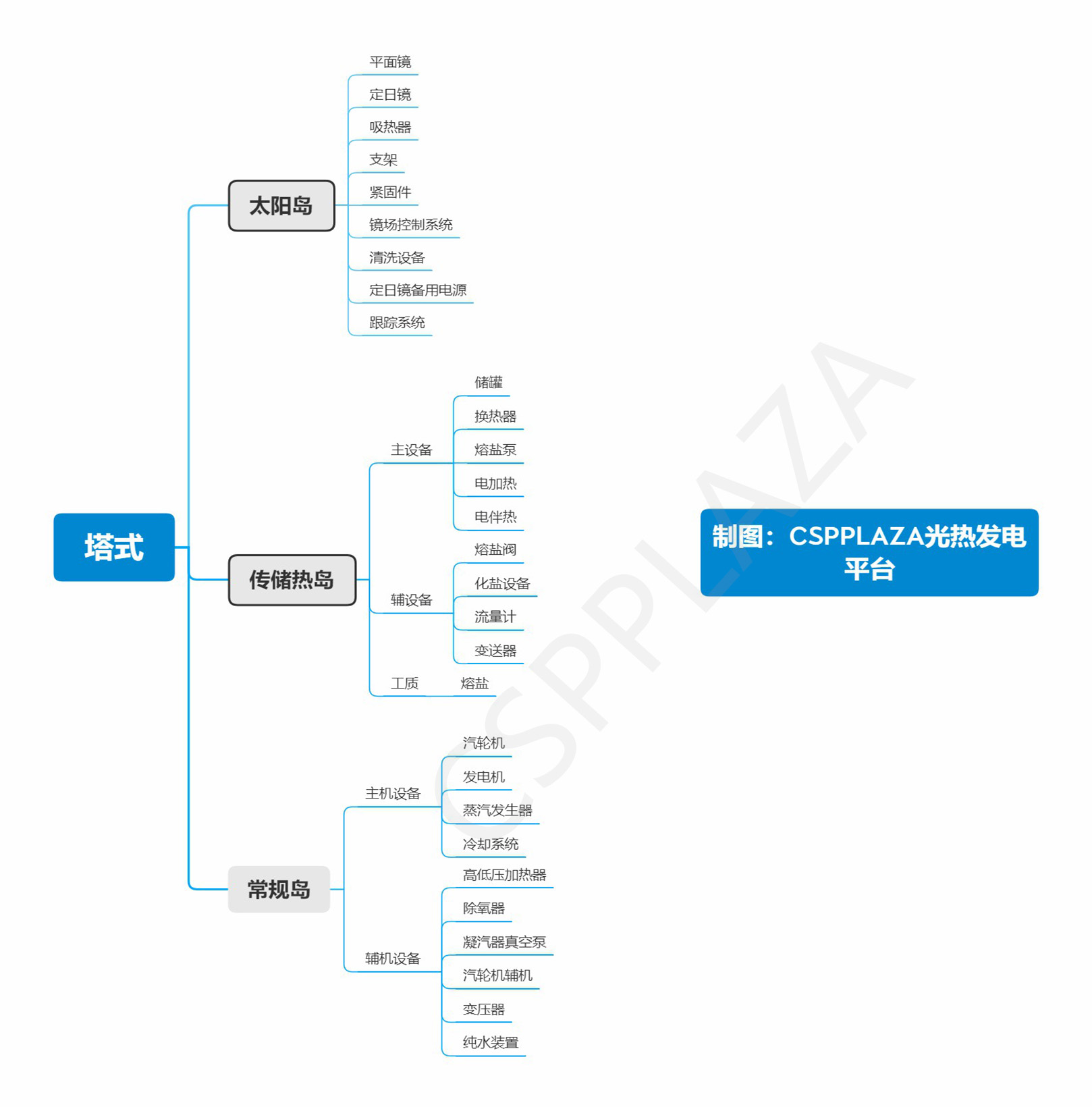

圖：塔式光熱發電系統產業鏈主要構成

槽式光熱系統

槽式光熱發電技術可以說是現有光熱發電技術路線當中技術成熟度和商業化驗證程度最高的，該技術使用拋物面長槽型的聚光器和集熱管；工作介質運行溫度一般在400°C；采用合成油、熔鹽等作為工作介質的雙回路系統技術已經非常成熟；更具創新性的熔鹽槽式系統實現了傳熱與蓄熱工質合二為一，目前已有少量商業化項目開始部署。

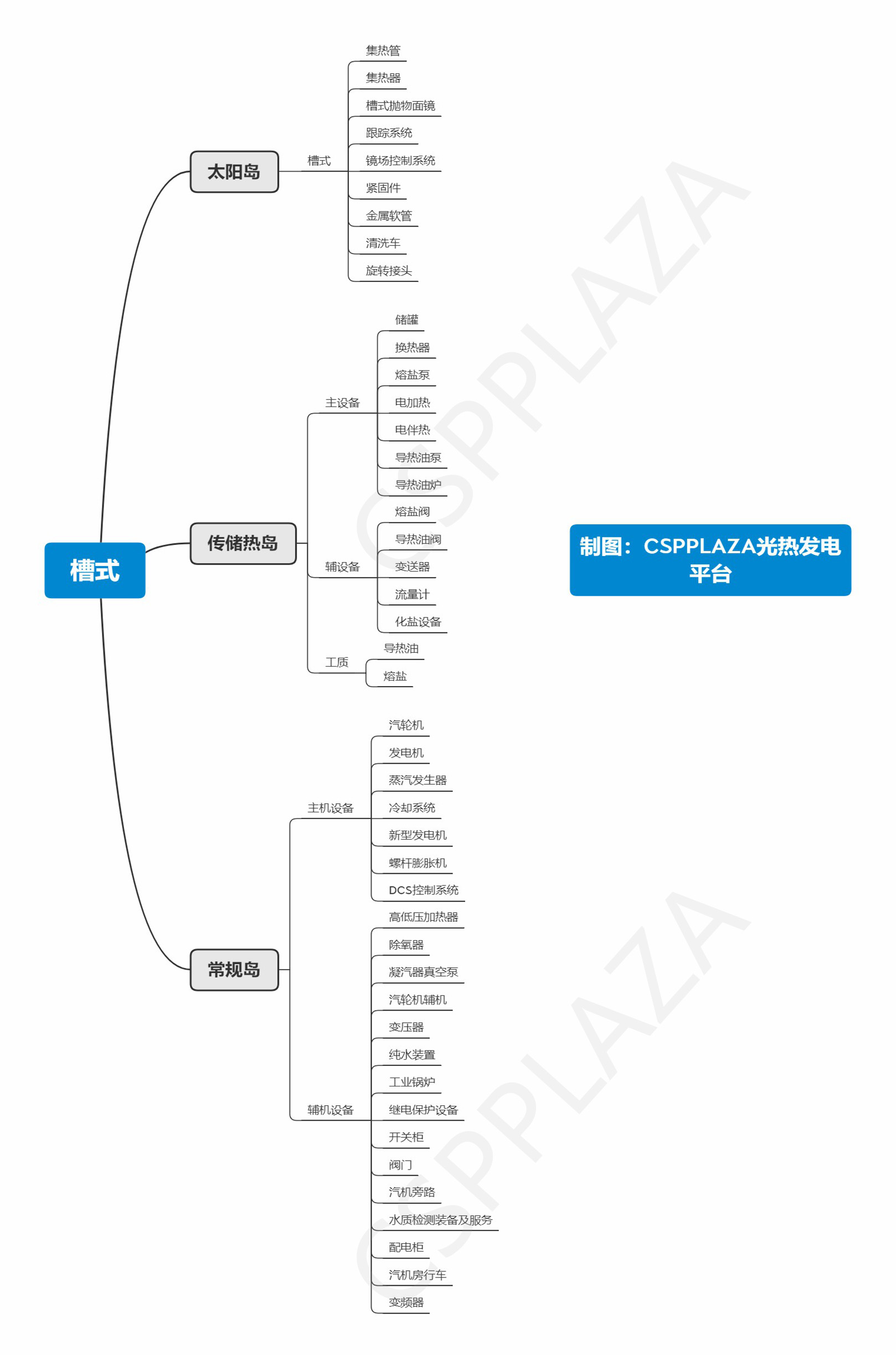

圖：槽式光熱發電系統產業鏈主要構成

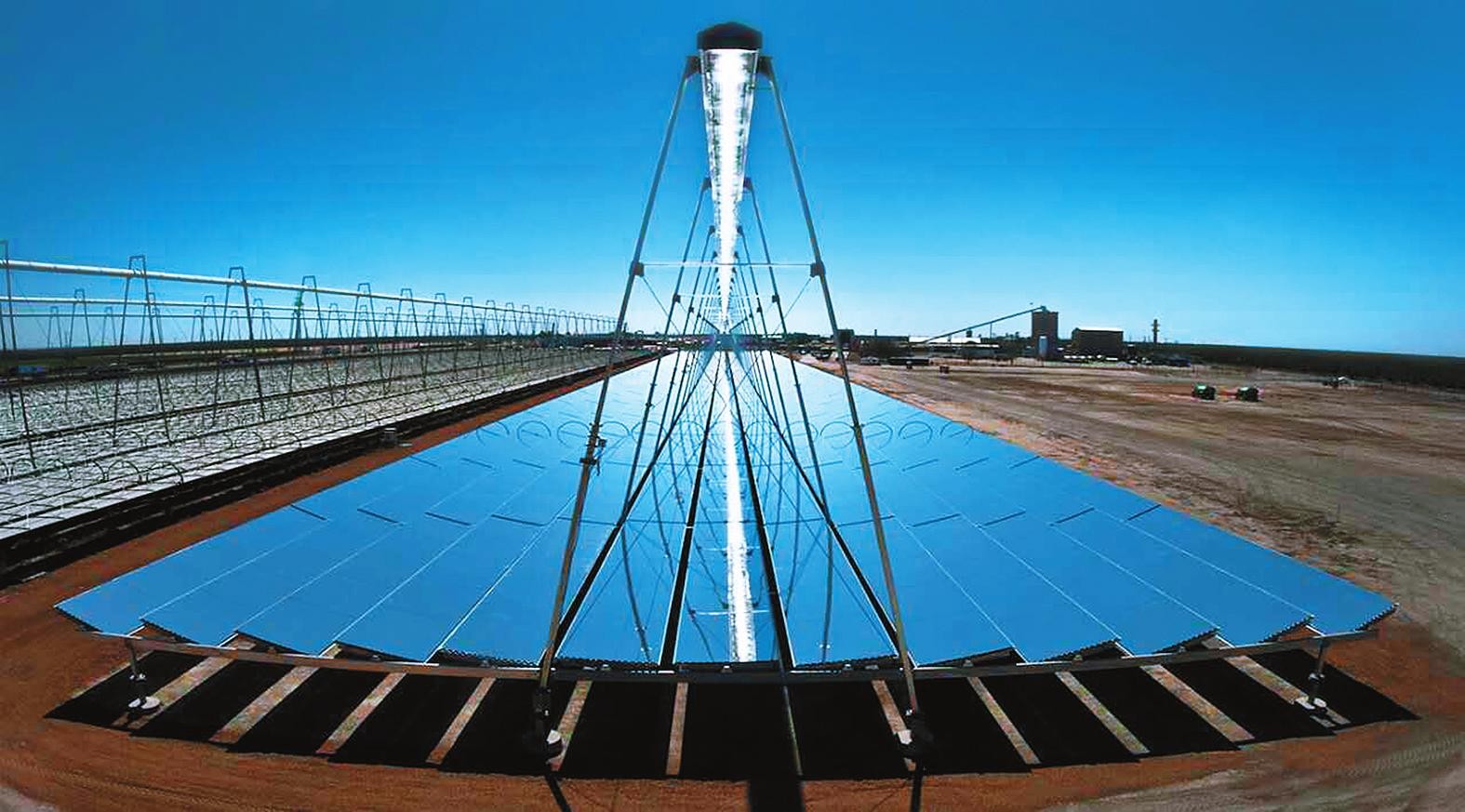

菲涅爾光熱系統

菲涅爾光熱發電技術結構簡單、傳動機構簡單且易于操作、不需要造價高昂的支架，也不需要槽式反射鏡那樣的面型精度，建設成本相對較低；其主要劣勢是傳統菲涅爾技術因為聚光比較低而無法達到更高的運行溫度，以實現更高的系統發電效率。

不過，目前更具創新性的熔鹽線性菲涅爾技術已在大成敦煌熔鹽線性菲涅爾式50MW光熱電站中成功應用，在建的風光熱多能互補項目中也有部分項目選擇該技術。

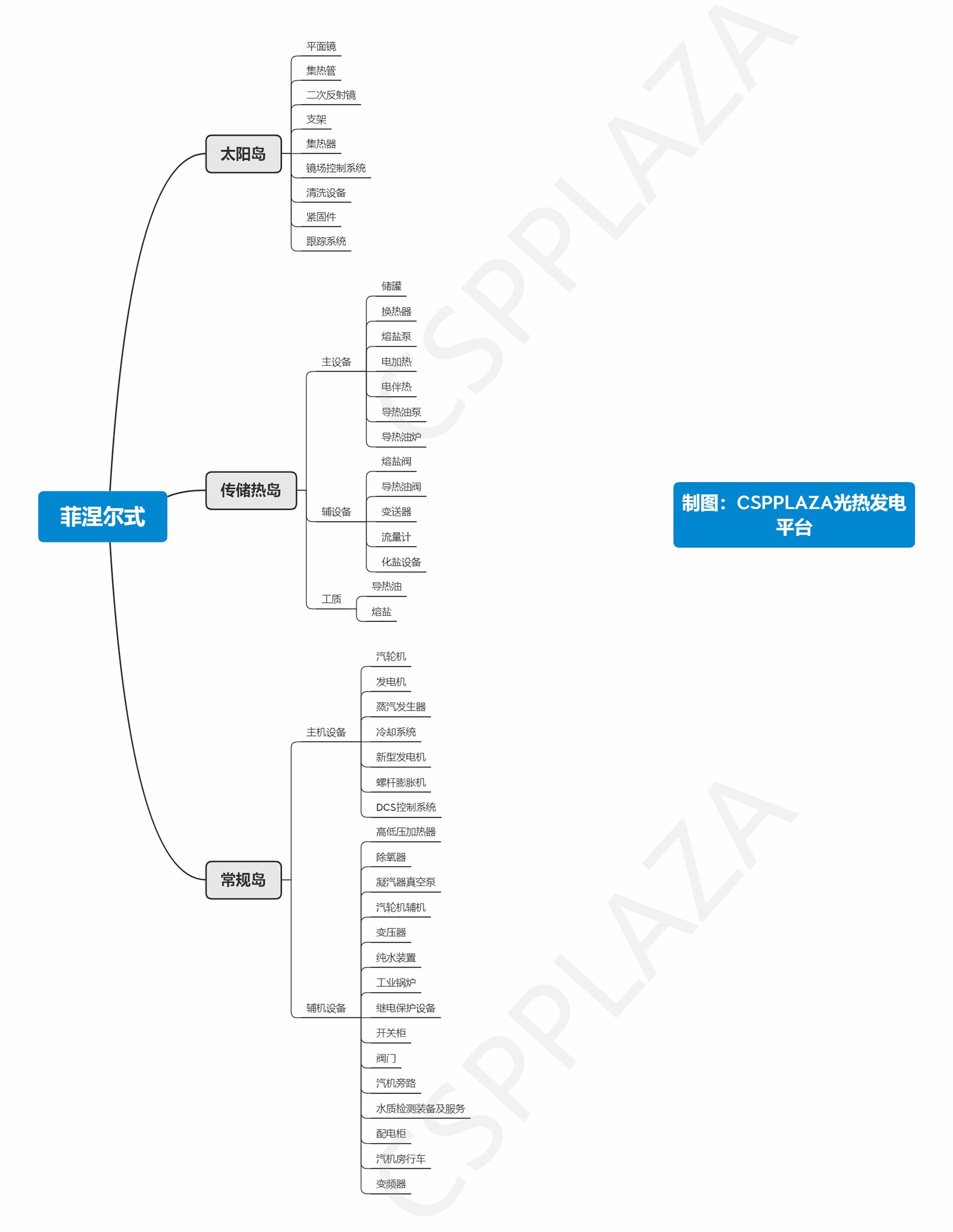

圖：菲涅爾式光熱發電系統產業鏈主要構成

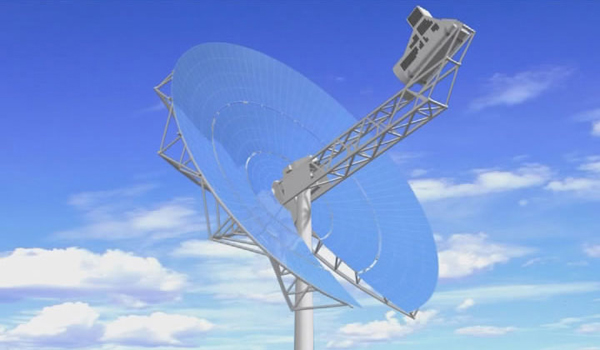

碟式光熱系統

碟式技術是四種光熱發電技術中熱電轉換效率最高的，其集熱系統和發電系統完全組成了一個單獨的小型發電單元，不需要像其他光熱發電技術一樣分別建造光場系統和發電系統，因此可以實現模塊化的設計和生產，且具有離網型分布式發電的優勢。

但碟式光熱發電技術存在著較大的缺陷：它很難配置其他CSP技術路線類似的儲熱系統，從而實現持續穩定發電。常規的碟式斯特林發電系統，適合于小型分布式項目，因斯特林機的造價高昂，在大規模部署時經濟競爭力不足。

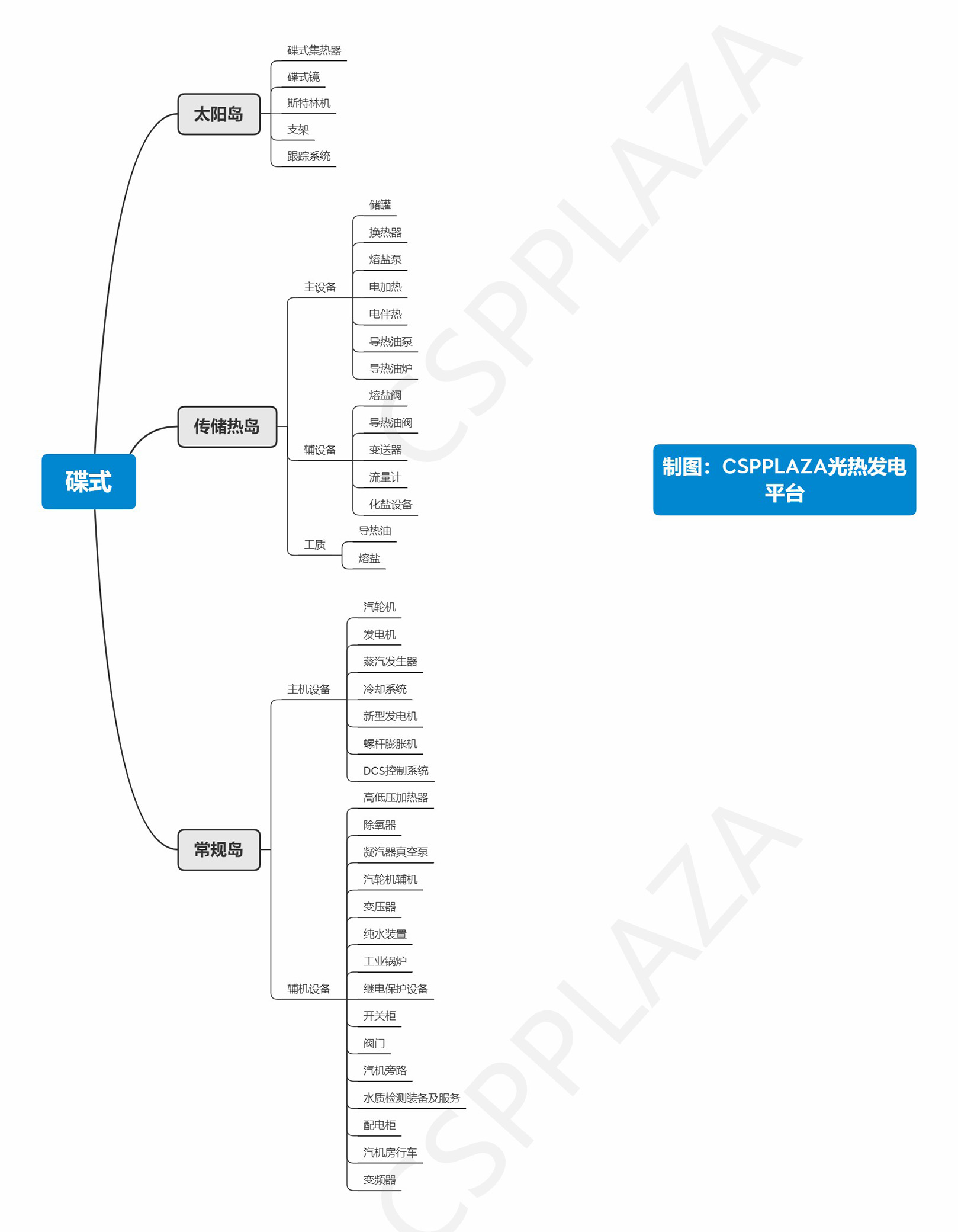

圖：碟式光熱發電系統產業鏈主要構成
