CSPPLAZA光熱發電網報道：作為展現人類能源利用智慧的浩大工程，光熱電站一般規模較大，多位于自然光充足的少人地區，除了作用巨大外，其雄偉壯觀的外形也引起了人們的種種驚嘆。

　　尤其是目前發展勢頭迅猛的塔式光熱電站更因極具科技與時尚感的外觀而成為全球多地的地標建筑，其中全球首座可實現24小時發電的太陽能電站——Gemasolar塔式電站還曾吸引到全球時尚界的先行者Jessica Minh Anh在電站中舉辦時裝秀，此外一些知名塔式光熱電站還多次登上熒幕。

　　圖：塔式光熱電站時裝秀

　　圖：登上熒幕的塔式光熱電站

　　目前，全球已建成數十個塔式光熱電站，它們因規模、設計以及采用裝備的不同而在外觀上有一定差異。但對于比較資深的光熱發電玩家來說，僅從外觀便可快速判斷具體是哪一個項目。

　　本文特匯總了十個全球較為知名的塔式光熱電站，光熱小伙伴們可以來測試一下，僅憑圖片，你能認出幾個？

　　1

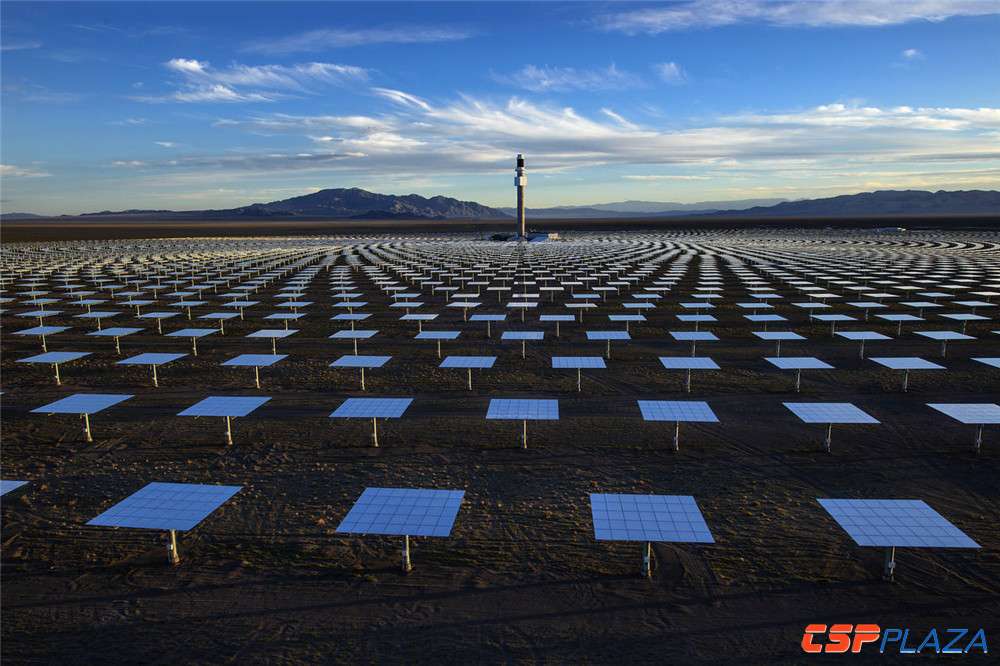

　　Crescent Dunes光熱電站位于內華達州托諾帕附近，距拉斯維加斯西北部225公里，總占地面積為1600英畝，為全球已建成的最大的塔式熔鹽電站，裝機規模達110MW，集熱塔高約200米，配10小時儲熱系統。項目總投資約10億美元。

　　該電站首次在百兆瓦級規模上成功驗證了塔式熔鹽技術的可行性，而成為光熱發電發展史上重要的里程碑。

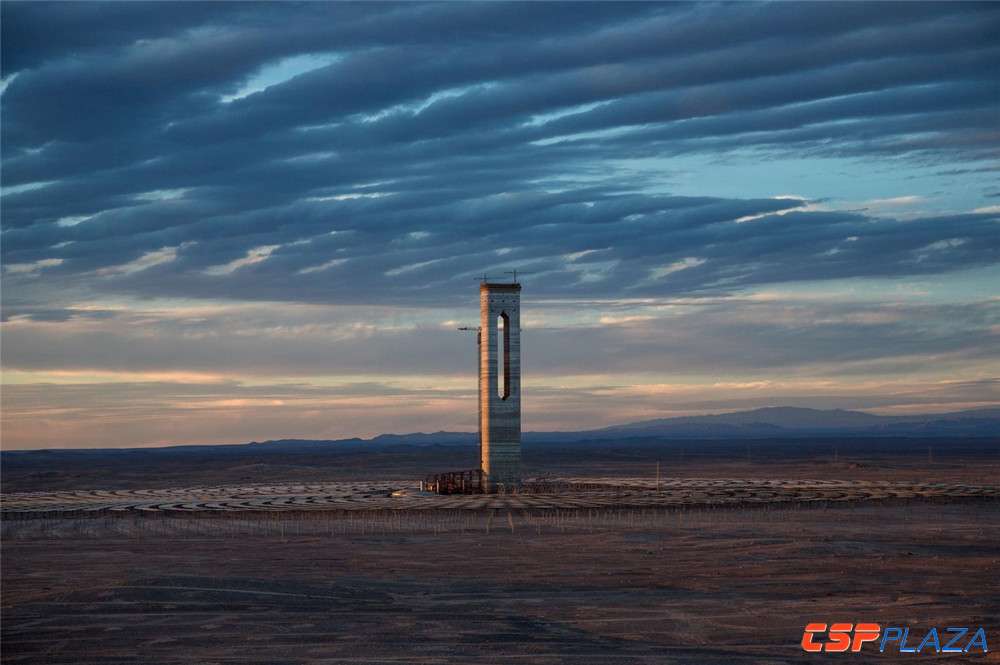

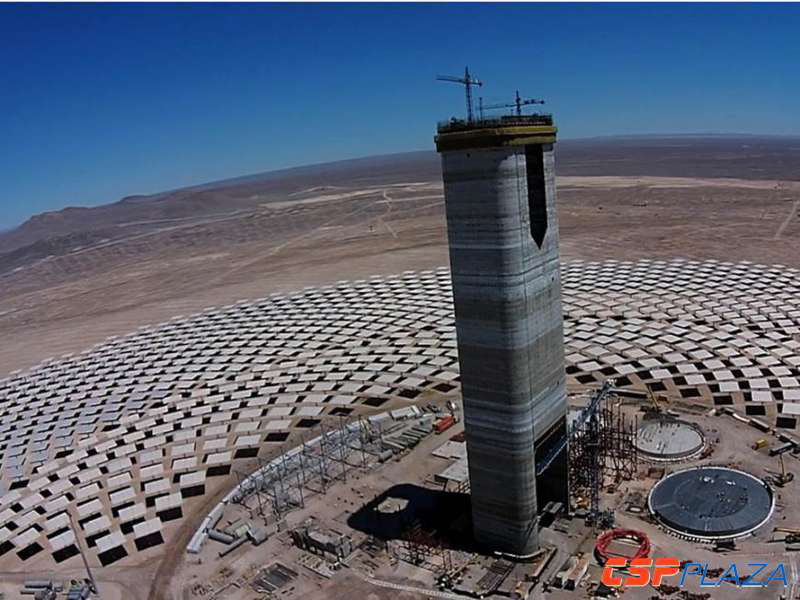

　　智利Atacama1塔式熔鹽光熱電站是拉丁美洲首個光熱發電項目，占地面積超過700公頃。其采用熔鹽傳熱儲熱技術，儲熱時長達17.5小時，可實現全天24小時持續不間斷發電，電站配置10,600面140㎡大小的定日鏡。

　　3

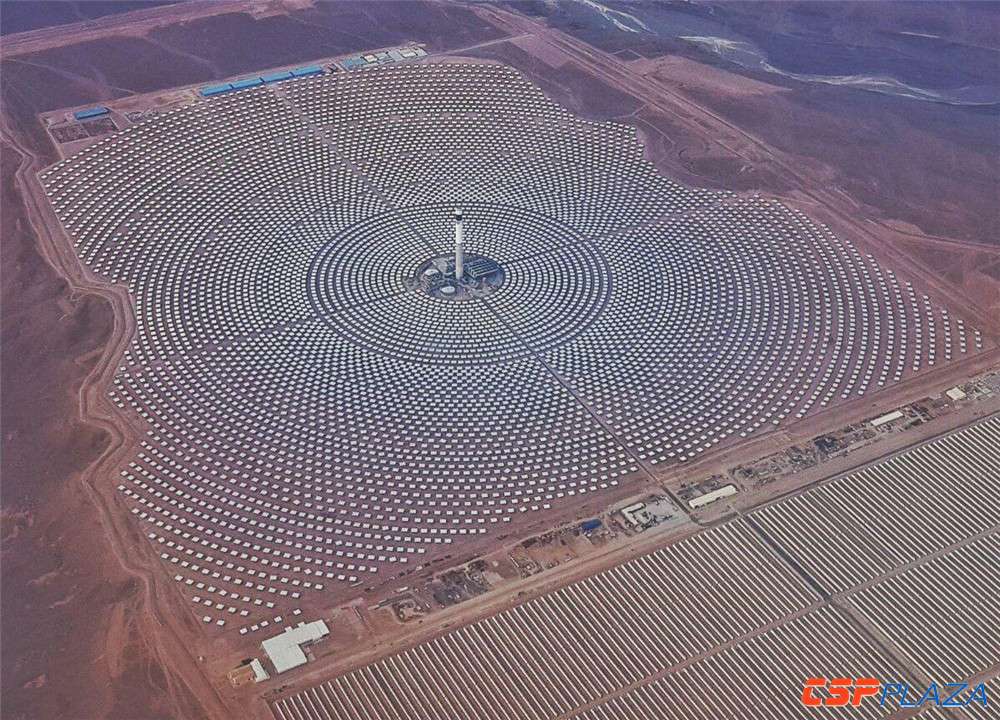

　　摩洛哥努奧三期光熱電站，裝機容量150兆瓦，占地100萬平米。單臺定日鏡的反射面積為178㎡，是目前商業化塔式電站中單體鏡面最大的定日鏡，總共7400面定日鏡，定日鏡總面積1317200㎡。

　　該電站不僅創下了太陽能塔式光熱電站規模的世界紀錄，同時光熱塔的高度也是全球最高，整體高度達到248米。

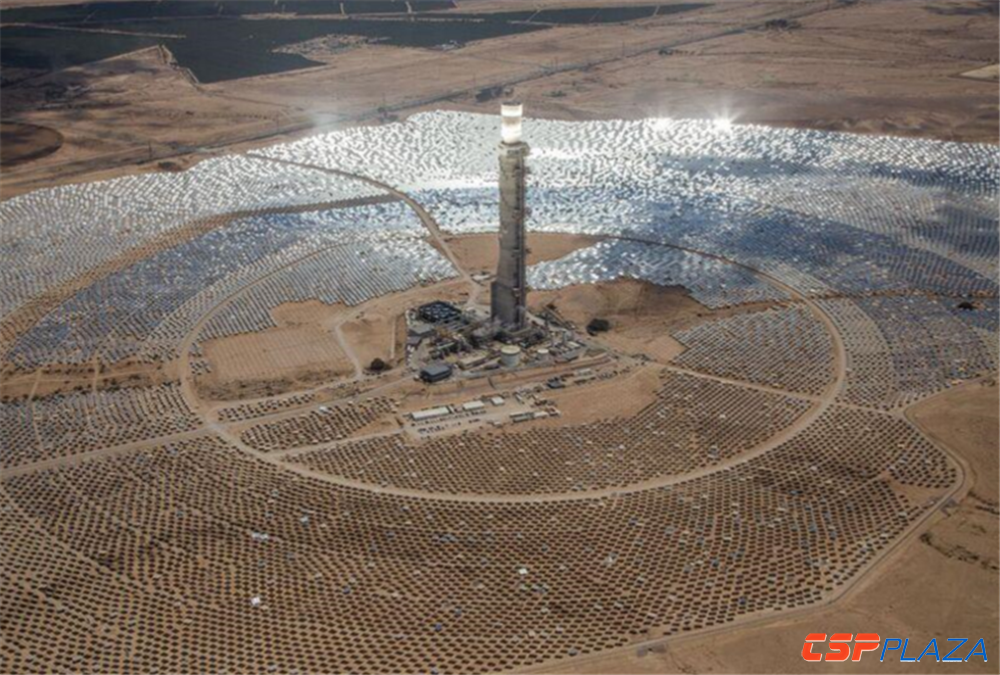

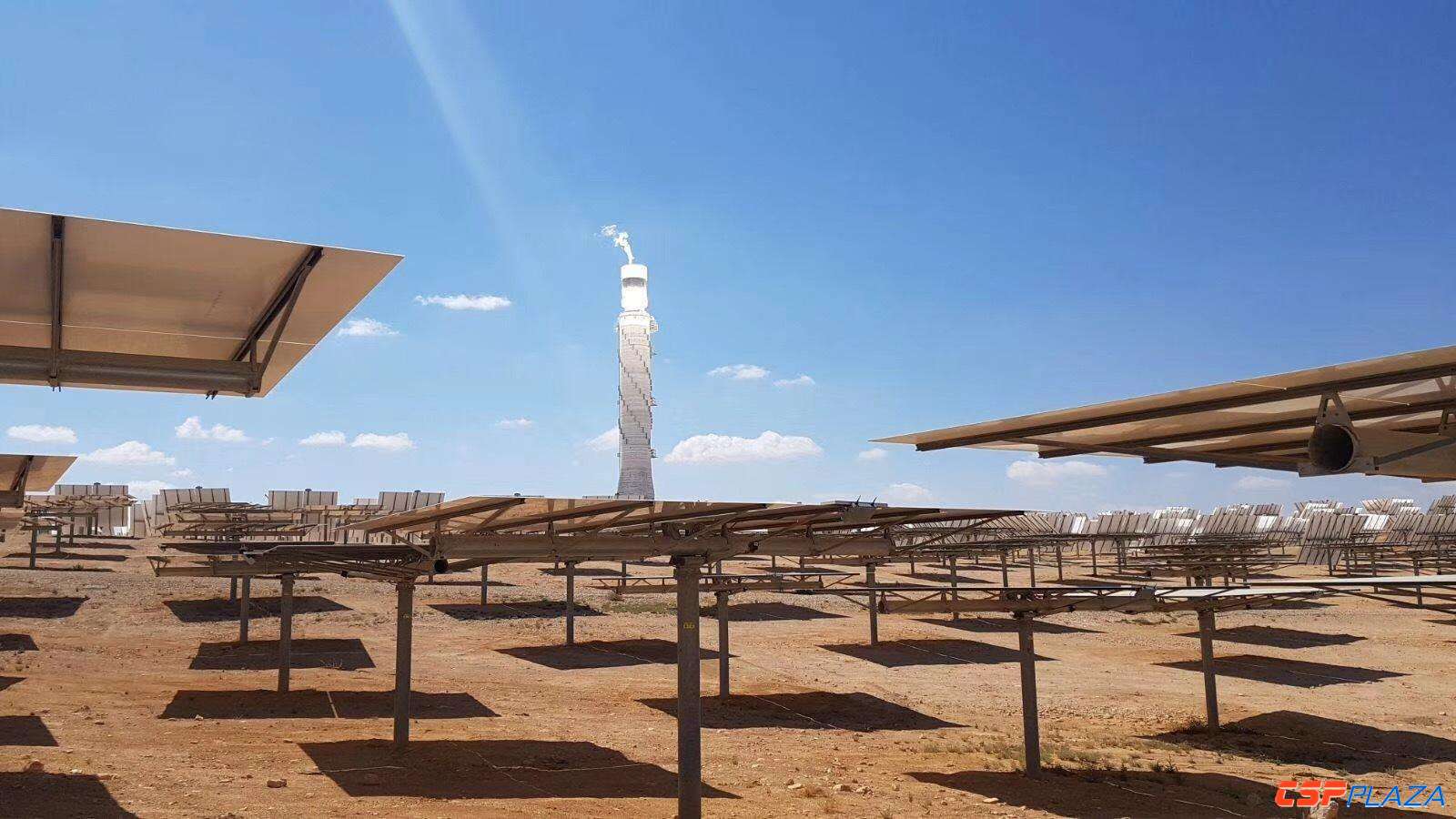

　　Ashalim1光熱電站位于以色列內蓋夫沙漠北部。單塔裝機121兆瓦，項目總投資約7.5億美元，采用水工質技術，無儲能系統，占地面積3.15平方公里，反射面積1.05百萬平方米，安裝五萬余面定日鏡，塔高（含吸熱器）250米，總產能可以供以色列用電需求峰值的1%。

　　5

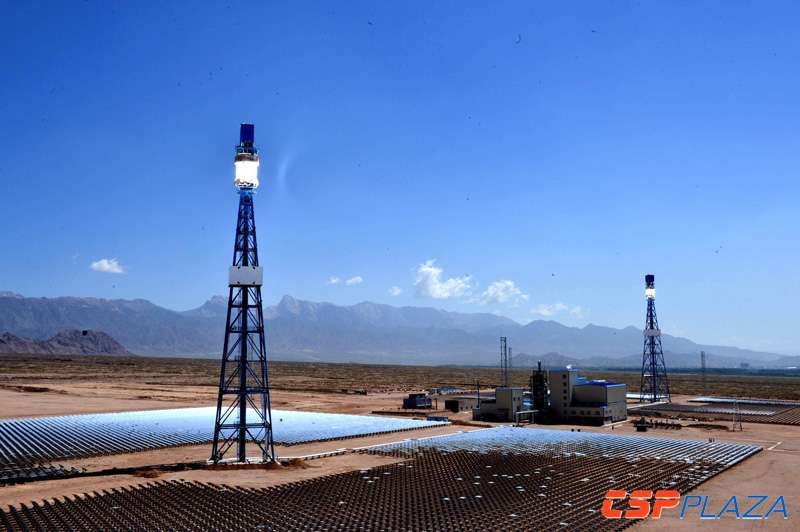

　　中控10MW熔鹽塔式光熱發電項目采用直接熔鹽傳熱儲熱技術，儲能時長2小時。項目采光面積63000平方米。該電站是我國首座成功投運的規?；瘍δ芄鉄犭娬荆彩侨虻谌哆\(yùn)的具備規?；瘍δ芟到y(tǒng)的塔式光熱電站。

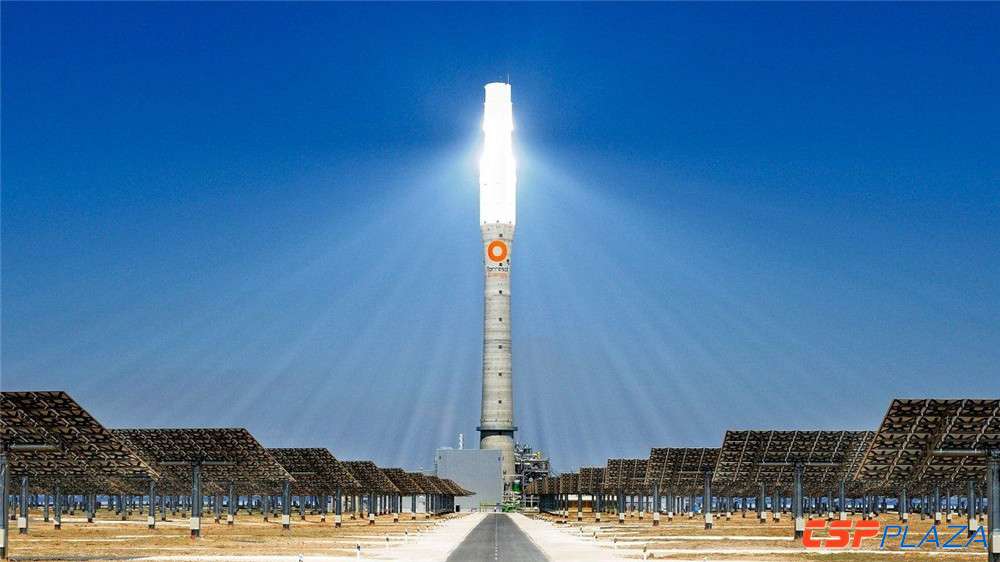

　　坐落于西班牙南部小鎮塞維利亞（Seville）的Gemasolar光熱電站始建于2009年2月，于2011年4月實現并網發電。其裝機規模為19.9MW,儲熱時長長達15個小時，設計發電量為110,000MWh/yr，可以滿足當?shù)?7500戶居民的日常用電，每年可減少30000噸的CO?排放量，是全球范圍內最早實現24小時全天候不間斷發電的光熱電站。此外，該電站還是全球首個商業化塔式熔鹽光熱電站。

　

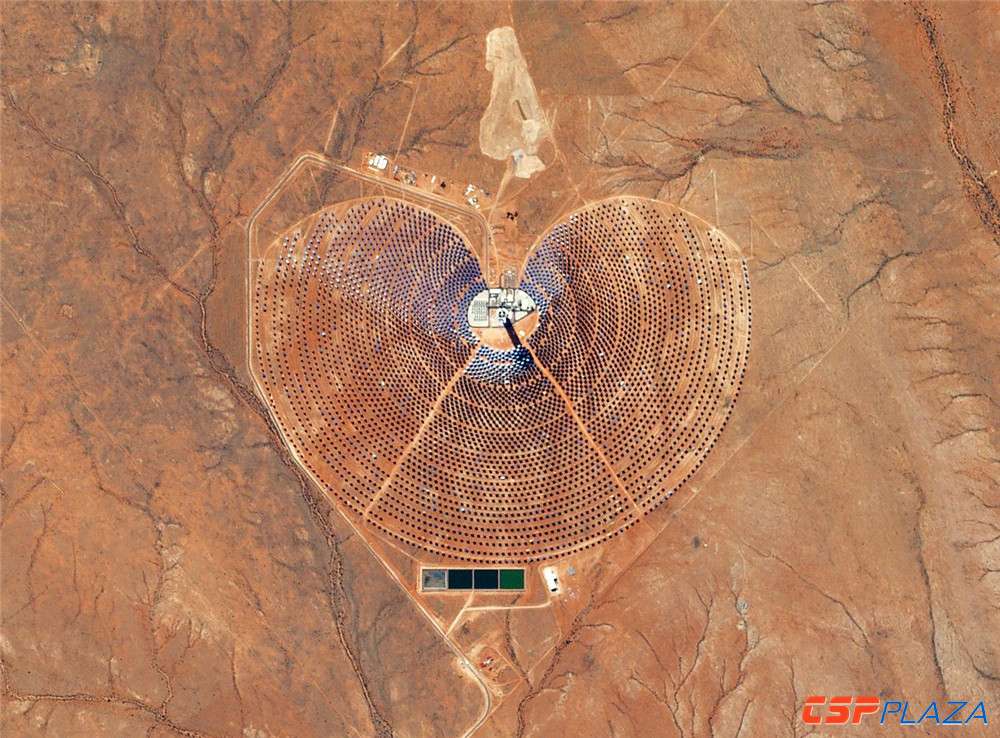

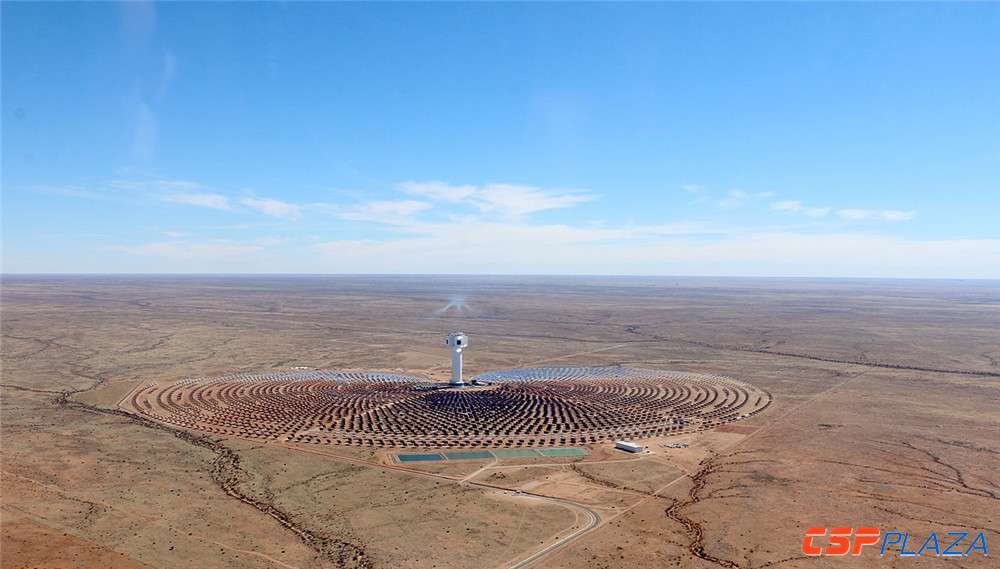

　　南非投運的第二個商業化光熱電站——Khi Solar One電站，裝機50MW，于2012年12月正式開建。電站集熱塔高205米，采用水蒸氣儲熱，配置2小時蒸汽儲熱系統。共計安裝了約4160套定日鏡，總采光面積約576800平方米。

　　

      Khi Solar One屬于南非可再生能源獨立發電采購計劃REIPPPP計劃第一階段兩大光熱發電項目，項目的投運也意味著REIPPPP計劃第一階段的光熱發電項目全部完成。

　　8

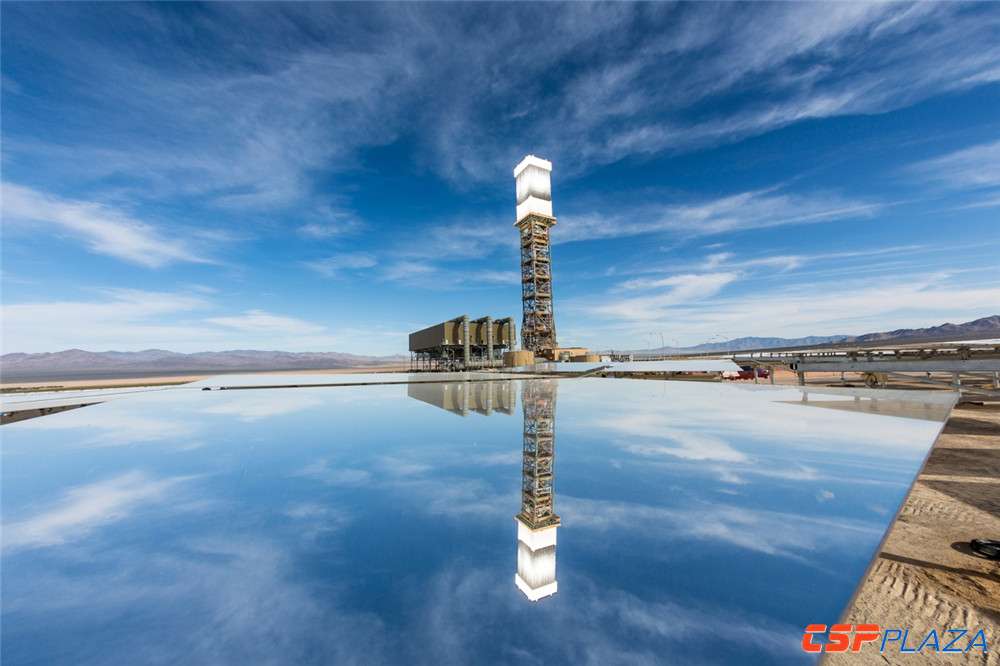

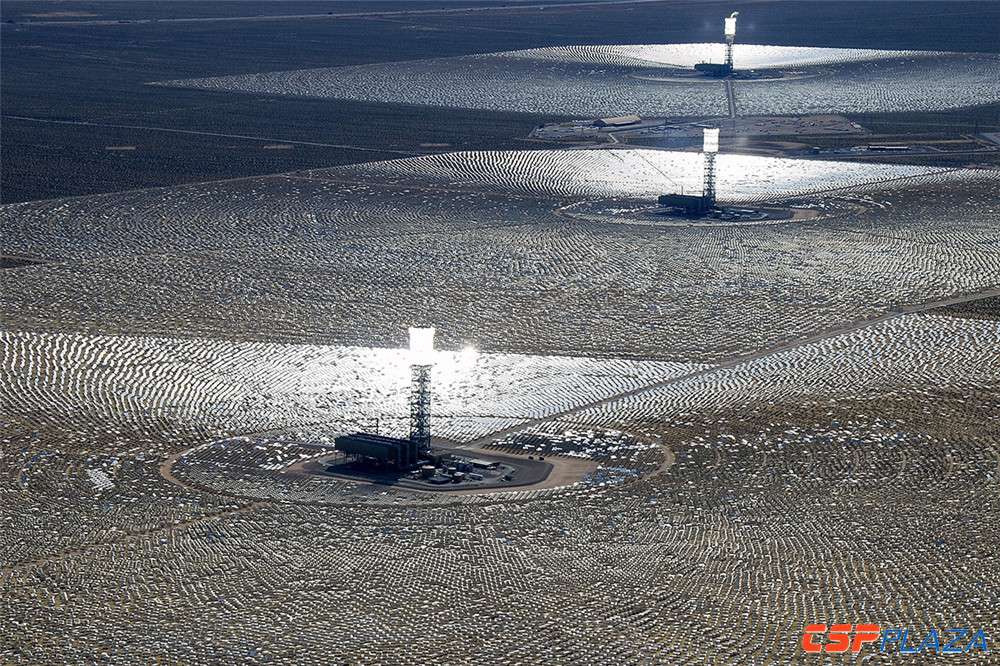

　　Ivanpah光熱電站建成于2014年，由三座裝機分別為133MW、133MW和126MW的塔式電站構成，項目總計投資達22億美元，總計采用了175000套定日鏡，單套定日鏡配置兩面反射鏡，總反射鏡數量達35萬面，分別圍繞三個集熱塔布置，分布于三個不同的區域，控制系統時刻調整定日鏡的方位，將太陽光反射并聚焦至集熱塔的吸熱器上，集熱塔高達約460英尺（約合140米）。

　　

       和傳統的光伏發電系統不同，光熱發電站利用反射鏡聚焦光能來加熱傳熱工質，Ivanpah電站采用水直接作為工質，水在吸熱器中受熱后產生高溫高壓的蒸汽，驅動汽輪機發電。

　　單塔裝機最高為133MW，實現了百M(fèi)W級的塔式電站的首次開發和規模化開發。

　　9

　　首航節能敦煌10MW光熱示范電站是全球第三座、亞洲第一座可實現24小時連續發電的光熱電站，采用熔鹽塔式技術路線，儲熱時長達15h。該項目于2014年8月開工，于2016年12月26日投運。

　　10

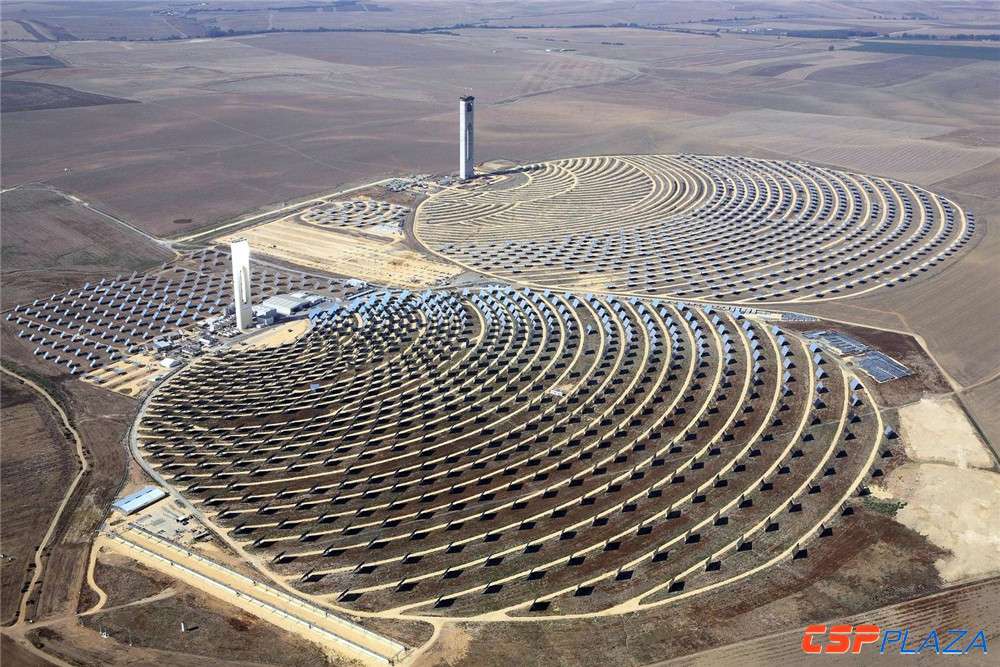

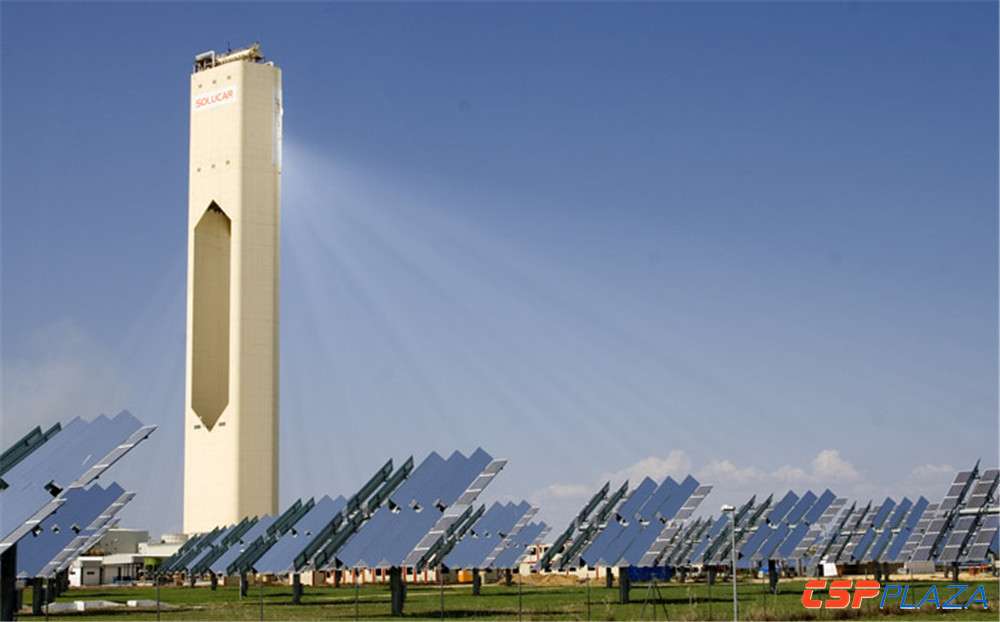

　　西班牙PS10塔式光熱電站裝機11MW，于2005年7月開工建設，并于2007年6月投運，是全球首個投運的商業化塔式光熱電站。

　　該電站采用塔式水工質技術路線，場址面積為55公頃，由Abengoa Solar負責開發，并配置1小時蒸汽儲熱系統。該項目集熱塔高度為115m,總采光面積達75,000m2。

　　

　　西班牙PS20光熱電站裝機20MW，是PS10光熱電站裝機容量的2倍。電站塔高165m,安裝定日鏡共計1255個。采用與PS10相同的技術路線，但在吸熱器及其他關鍵組件上，有了較大技術進步，吸熱器效率更高，控制系統及熱能儲存系統更加完善。
