SBP在Jülich塔式光熱發電試驗平臺進行Stellio定日鏡樣機測試

來源：Sbp | 0評論 | 6602查看 | 2018-04-22 18:18:00

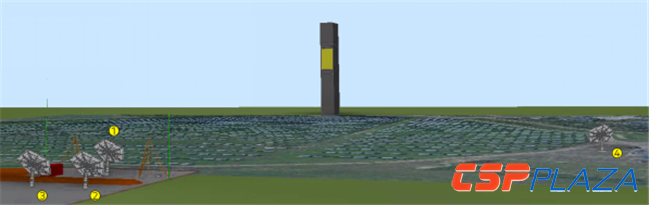

日前，德國SBP太陽能公司（Schlaich Bergermann Partner Sonne gmbh）正在位于德國科隆附近的Jülich塔式太陽能熱發電試驗平臺對其四臺Stellio定日鏡樣機進行測試。

據悉，目前的測試重點在于定日鏡的結構、驅動和控制系統，所有測試均遵照SolarPACES指南，以確保測試結果符合行業標準。

　　據了解，德國宇航中心（DLR）和SBP已經在西班牙最大的太陽能技術研究、開發和測試中心——PSA太陽能熱發電試驗平臺進行了近30年的研究。由SBP與西班牙工業合作伙伴Masermic、Ingemetal共同開創研發的Stellio定日鏡原型已經在這里進行了測試和檢驗。

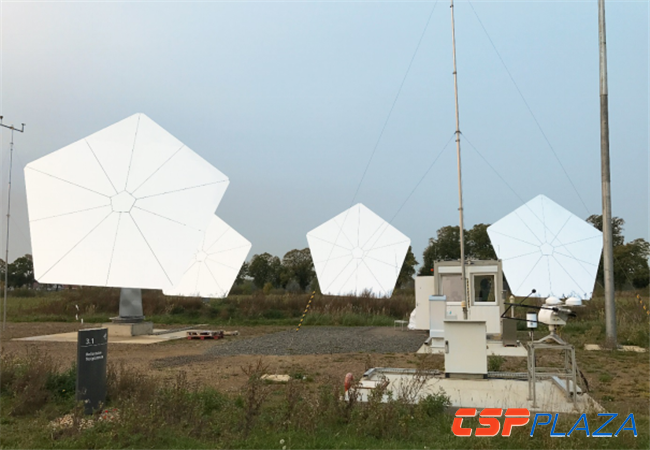

　　自2017年6月以來，SBP一直對上述四臺Stellio定日鏡上進行光學、結構、控制和校準方面的測試，且這段時間以來進行了超過30次的不同測試。

　　由于Stellio應可實現自主工作，所以SBP正在考慮研發無線Stellio，即通過WiFi實現對定日鏡的直接控制；在未來，定日鏡電源將由配置電緩沖存儲器的光伏模塊提供。

　　與此同時，通過鏡場的測試為用于光學計算（sbp射線）和結構力學（FEM模型）的軟件測試提供了可能，并可以用來衡量結果和模型的準確性，而這項測試也將是長期性的。

　　本批次的定日鏡測試工作結束后，這項測量技術將被投入使用。同時，這項測試還有助于檢查風荷載對定日鏡結構產生影響的結構計算（FEM）。因此，用于動態記錄風廓線的測量裝置安裝在定日鏡鏡面的前方。此外，結構變形則用動態攝影測量法來計算。這些測量值可以與當前已實施的風洞試驗相較。

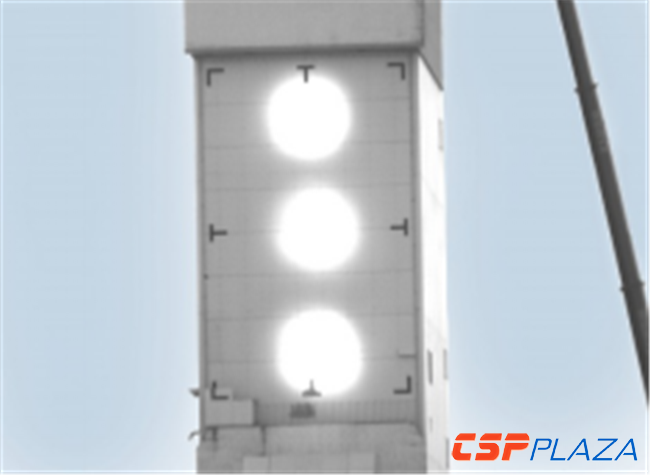

　　此外，針對上述四臺定日鏡的測試技術也接受了現場評估，從而可以判斷其應用于大型光熱電站的可行性。在測試開始時，預想的高追蹤精度已在Jülich實驗平臺的集熱塔上得以體現。在集熱塔上的成像表明：即使處于極端的太陽角位置，Stellio仍具有較低的散光性。（見下圖）。

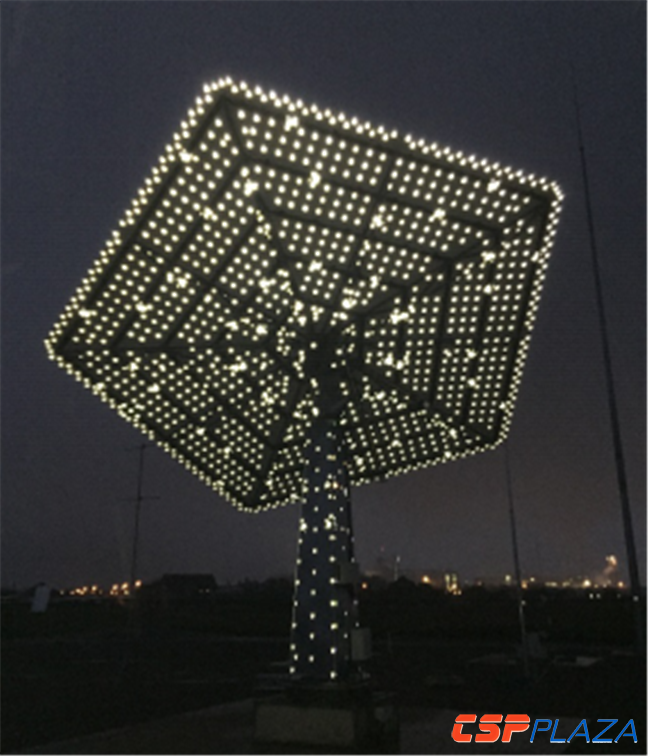

　　此外，在這項測試中，一個非常重要的任務就是對定日鏡進行攝影測量，由此獲得因靜載荷和風引起的反射鏡、支架和支撐結構變形的可靠值。為達到測試目的，SBP在定日鏡背面和支架上設置了2000多個測量點，確保定日鏡二維表面的最大誤差（斜率）為1.6mrad。

　　測試過程發現，即使定日鏡有較小的變形，仍然會產生巨大的影響，尤其是當定日鏡和集熱塔之間的距離較遠時，一部分定日鏡反射的光束就不能聚集到吸熱器表面。

　　目前，SBP正在對這些測試結果進行評估，該公司期望在未來這項定日鏡技術能實現所有組件的優化，使其能夠在西班牙、中國和南非等太陽能資源豐富的國家實現商業化應用。

　　SBP方面表示，本次預測試周期長達一年，而因一年內太陽位置的不同而產生的測量結果則可以提供更為詳細的數據，使大型商業化光熱電站的調試更加簡單，從而利于大型商業化光熱項目的順利推進，并幫助整個系統生產更多的電力。在完成測試后，Stellio定日鏡將成為全球定日鏡市場中精準度最高且別具一格的定日鏡。

注：本文由CSPPLAZA會員單位德國SBP太陽能公司供稿，本網編輯整理而成。
