詳解魯能海西州700MW風光熱儲多能互補項目

來源：西北電力設計院 | 0評論 | 14208查看 | 2018-01-30 16:22:00

魯能海西州示范項目是國家首批多能互補示范項目之一，是集風電、光伏、光熱、儲能于一體的科技創新項目，也是集可復制性、引領性、先進性、經濟性、示范性于一體的國家能源重點示范項目。該項目由西北院設計。接下來，讓我們一起去領略一下它的無限風光吧！

　　項目地址

　　青海省海西州格爾木市境內

　　裝機容量

　　總裝機容量700兆瓦，其中風電400兆瓦，光伏200兆瓦，光熱50兆瓦，儲能50兆瓦。

　　圖：全場鳥瞰效果圖（不含風電場）

　　該項目于2017年6月開工，成為國家首個正式建設的集風光熱儲于一體的多能互補科技創新項目。預計于2018年底全部建成并網發電。

　　圖：開工奠基儀式

　　為什么建該項目？

　　近年來，因新能源建設集中、電網送出能力有限，我國新能源棄電問題日益突出。

　　該項目旨在將風電、光伏、光熱和儲能結合起來，形成風、光、熱、儲多種能源的優化組合，以有效解決用電高峰期和低谷期電力輸出的不平衡問題，提高能源利用效率，優化新能源電力品質，增強電力輸出功率的穩定性，提升電力系統消納風電、光伏發電等間歇性可再生能源的能力和綜合效益。

　　這項目牛在哪兒？

　　該項目包含風電場、光伏電站、光熱電站、儲能電站、330千伏匯集站和國家級多能互補運行控制中心6個部分。其中，光伏電站、光熱電站、儲能電站、330千伏匯集站和國家級多能互補運行控制中心均位于格爾木市光伏發電園區內，風電場位于格爾木市東的大格勒鄉境內。在該項目中，風電、光伏、光熱、儲能作為一個電站整體，通過采用聯合調度技術，可實現以下功能：

　　通過多能互補聯合運行后，可有效減輕電網調峰壓力?？紤]出力限額與青海省負荷曲線匹配，本項目通過儲能和光熱聯合調節，將大幅降低限電比例！

　　大解密

　　項目子系統全解析！

　　1. 風電場

　　風電場包含南北兩個風場，北風場占地約36.3平方千米，南風場占地約56.8平方千米。

　　南北兩個風電場各新建1座110千伏升壓變電站。每臺風力發電機組產生的電力，通過35千伏集電線路匯集至110千伏升壓站，然后通過110千伏架空線路輸送至330千伏匯集站。

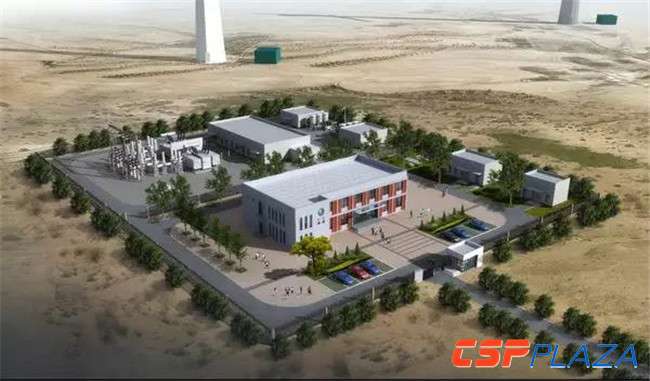

　　圖：風電場110千伏升壓站效果圖

　　2. 光伏電站

　　光伏電站位于格爾木市光伏發電園區北側，占地面積約338公頃，廠區形狀為矩形。

　　光伏電站

　　光伏電站產生的電力通過35千伏集電線路送至330千伏匯集站。

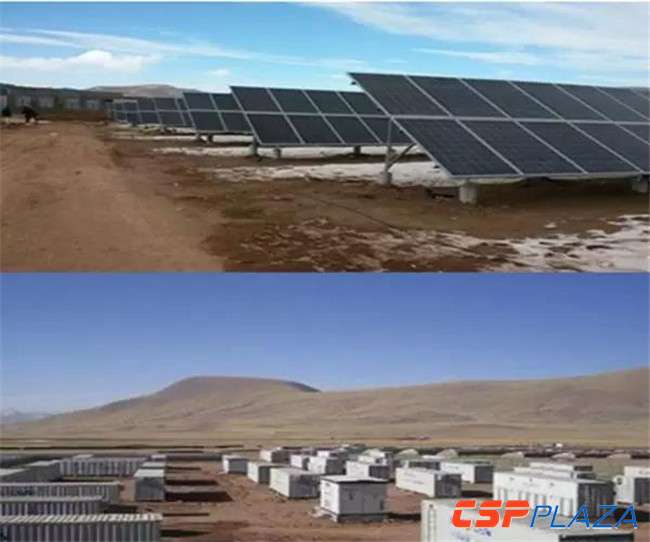

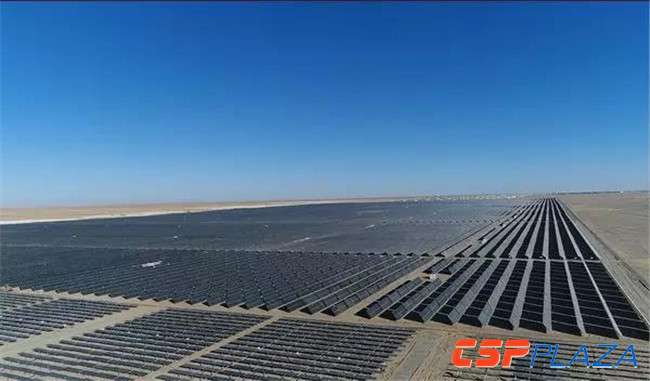

　　圖：光伏電站航拍圖

　　3. 光熱電站

　　光熱電站位于光伏電站南側，采用塔式熔鹽技術，儲熱時長為12小時。

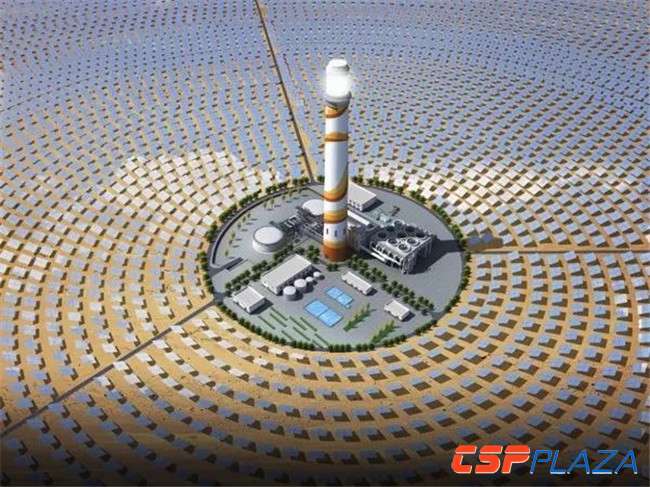

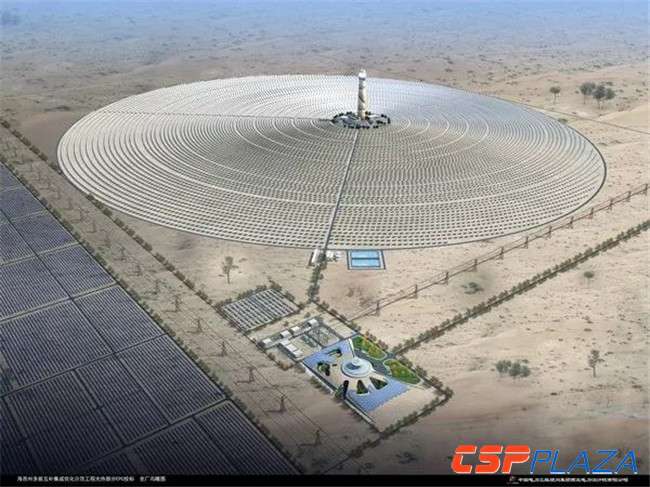

　　圖：光熱電站鳥瞰效果圖

　　光熱電站產生的電力通過110千伏地埋電纜送至330千伏匯集站。

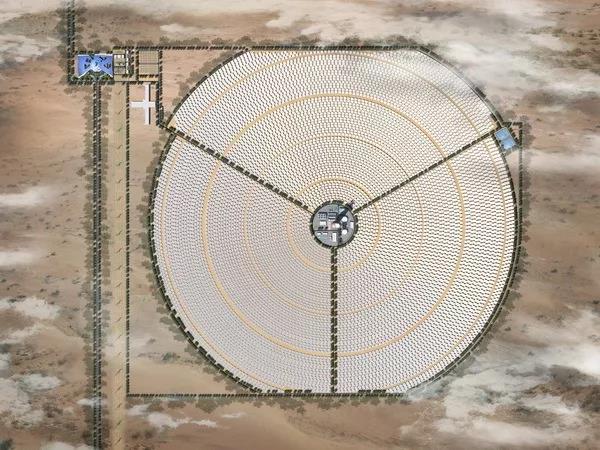

　　圖：光熱電站平面布置圖

　　光熱電站儲熱系統通過削峰填谷儲能，增強光熱電站對太陽輻射及電網負荷變化的適應性。

　　4. 儲能電站

　　儲能電站在光熱用地范圍的西北角，毗鄰330千伏匯集站，占地面積約100公頃。

　　圖：儲能電站平面位置示意圖

　　儲能電站采用電化學儲能和機械儲能混裝的模式，產生的電力通過35千伏集電線路送至330千伏匯集站。

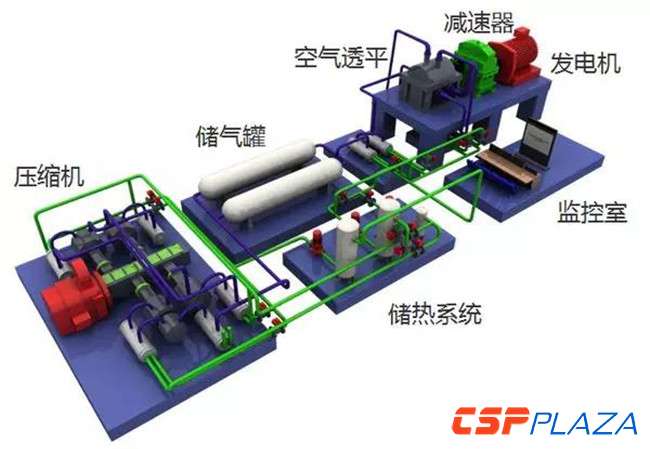

　　圖：機械儲能系統示意圖

　　圖：電化學儲能示意圖

　　5. 330千伏匯集站

　　330千伏匯集站位于儲能電站西側，風電場、光伏、光熱和儲能電站產生的電能通過本站匯集、升壓，統一并網。

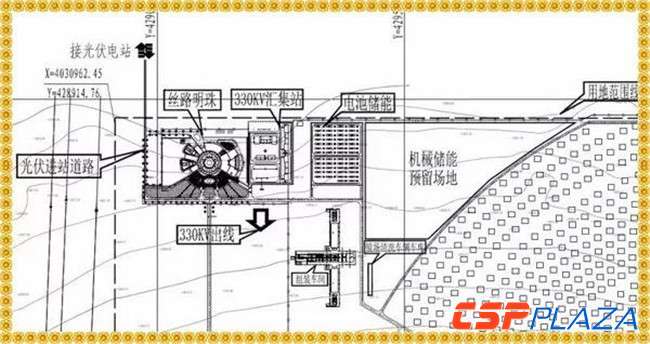

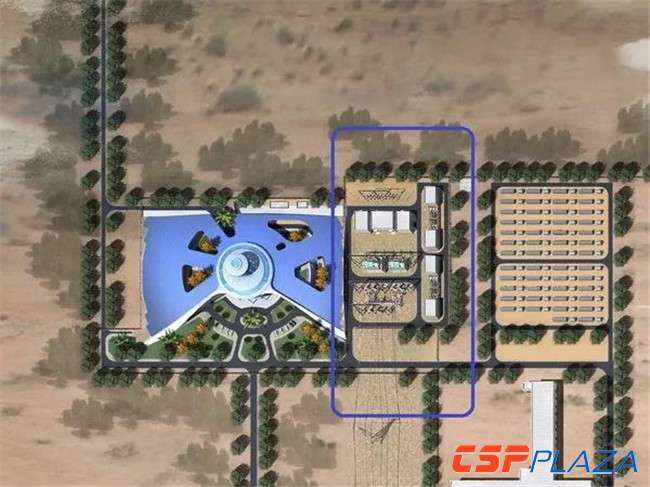

　　圖：330千伏匯集站平面圖（藍框部分）

　　330千伏匯集站設330千伏、110千伏、35千伏三級電壓，實現與風電、光伏、光熱、儲能電站的連接。

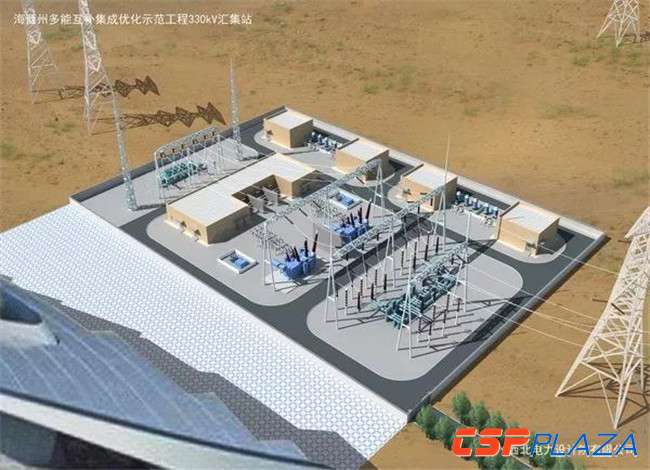

　　圖：330千伏匯集站鳥瞰圖

　　6. 絲路明珠

　　國家級多能互補運行控制中心，又稱“絲路明珠”，位于330千伏匯集站西側。運控中心占地14700平方米，總建筑面積6894平方米。

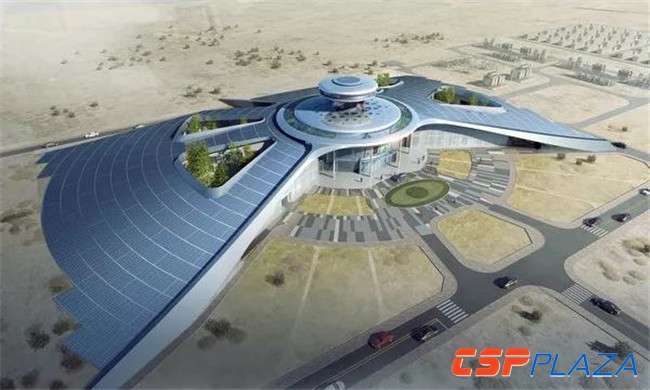

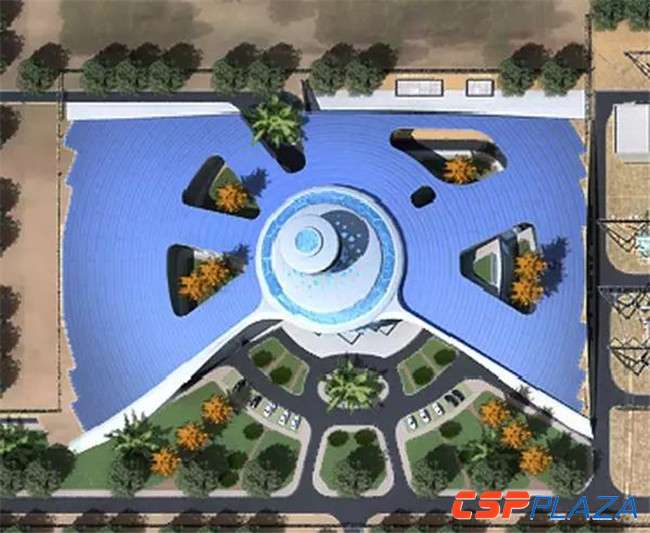

　　圖：運控中心鳥瞰示意圖

　　通過項目內部優化，整體預測出力計劃上報調度中心，調度中心命令僅下達至“絲路明珠”，在“絲路明珠”建設綜合能源管控系統，對風光熱儲電站的信息實時采集，統一調度。

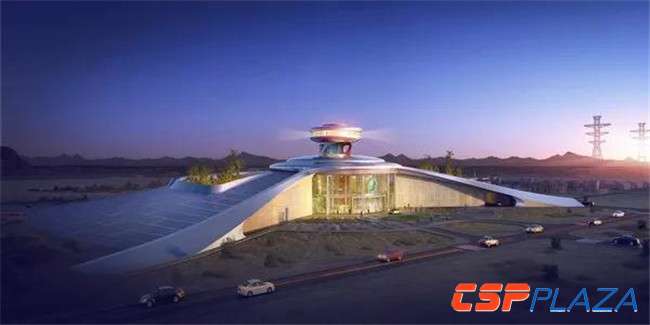

　　圖：國家級多能互補運行控制中心

　　絲路明珠項目以“綠色、生態、節能、健康”為的建筑設計指導理念，以“四節一環保和近零排放”為設計宗旨，集展覽展示、辦公、住宿、生活為一體，表層整體覆蓋光伏板，集中體現先進的節能環保理念、優美的生態環境、豐富的生產管理功能等特色。

　　7. 結語

　　魯能海西國家多能互補集成優化示范工程的建設，是貫徹落實2016年8月23日習近平總書記關于加快青海省清潔能源建設重要講話精神的有效實踐。

　　該項目建成后，不僅可為地區和企業提供清潔、廉價、可靠的電力支持，對優化區域能源結構，改善生態環境，實現清潔發展也將起到積極的推動作用。作為該項目的設計方，西北院也將因此在多能互補市場取得先發優勢，樹立良好的品牌示范效應。
