——CSPPLAZA會員單位巡回調研走進北京市閥門總廠股份有限公司

CSPPLAZA光熱發電網報道：熔鹽閥作為光熱電站系統中的關鍵配件，其重要性已得到行業內的普遍認同。10月17日下午，由CSPPLAZA主辦、北京天瑞星光熱技術有限公司協辦的CSPPLAZA會員單位全國性巡回調研活動走進北京市閥門總廠股份有限公司（以下簡稱北閥總廠），進一步了解熔鹽閥的國產化。

1952年成立的北京市閥門總廠發展至今已65個年頭，作為閥門行業的一家老字號，北閥總廠在閥門行業的知名度頗高，光熱發電市場興起之后，北閥總廠審時度勢，對光熱發電系統用閥門相關產品進行了研發攻關，業已獲得來自首航節能、東方鍋爐、中廣核、中科院電工所、清蕓陽光—清華大學實驗室等單位的多個項目訂單。

圖：調研團合影

系統中單個熔鹽閥出現質量問題即有可能影響整個電站的正常運行，造成不可估量的損失，甚至有的專家提出設置雙熔鹽閥，一個出現問題啟用另一個熔鹽閥，可見熔鹽閥在儲熱系統的重要性。伴隨著國內光熱行業的穩步發展，熔鹽閥的市場空間將得到進一步釋放。

在此間舉行的調研座談會上獲悉，相對于其他介質，熔鹽的運行溫度更高，更有利于提升光熱電站的整體運行效率。但熔鹽的高熔點、腐蝕性等特質使得系統的運行工況條件更為復雜，對整個電站上的相關設備都提出了更高的挑戰。目前項目上所使用的熔鹽閥普遍存在一些問題，具體主要包括：1、熔鹽殘留在閥體內部，造成積鹽液現象，使閥門發生凍堵，造成閥體內漏；2、波紋管上端部分熔鹽結晶；3、填料盒被腐蝕；4、閥桿變形以及高溫卡澀；5、熔鹽氣蝕現象。

北閥總廠總經理李立軍對此表示，熔鹽介質的特質決定了閥門的設計需滿足以下幾點：首先，在電站運行時，需對熔鹽閥門進行較為頻繁的開關操作來控制熔鹽的流通，在這種頻繁開關的工況下閥門必須能保持正常運作；其次，熔鹽閥門主體能夠承受住高達565攝氏度的高溫熔鹽的腐蝕，此外，對閥體與閥桿進行密封的填料也應承受住高溫熔鹽的腐蝕，對此可采用云母、陶瓷填料等新型抗腐蝕密封材料；閥門在設計時必須杜絕存積鹽液現象，避免熔鹽在閥門處的凍堵；最后，為防止熔泄露現象，必須做好閥門密封工作，可考慮外加波紋管等多級密封方式。

圖：座談會現場

據了解，目前北閥總廠可生產適用于光熱項目的導熱油閥、熔鹽閥等各種閥門產品，其中熔鹽閥包括熔鹽閘閥、熔鹽截止閥（直通式、Y型、角式）、熔鹽蝶閥、熔鹽調節閥等；導熱油閥包括導熱油波紋管截止閥（直通式、Y型、角式）、導熱油波紋管調節閥與導熱油蝶閥等。北閥總廠產品的設計都基于三維模擬仿真軟件的測算進行，此方法可有效保證產品的設計精度，大大提高產品的可靠性。調研期間，北閥總廠相關技術人員向調研團實際演示了該軟件的實際應用。

圖：總裁辜文實（左）董事長陳金普（中）執行總經理林文藝（右）對產品質量嚴格把關　

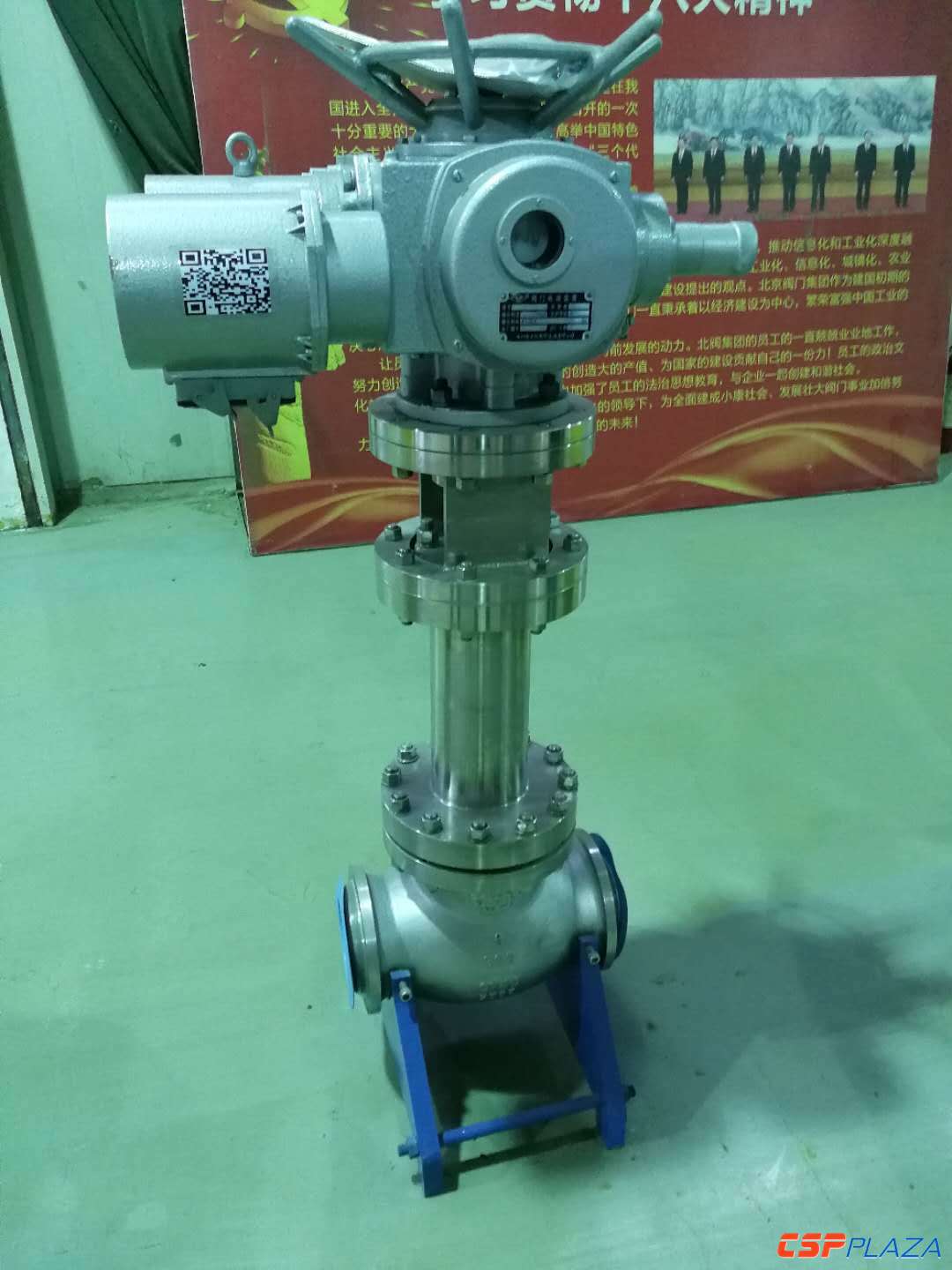

圖：北閥總廠生產的熔鹽閥產品　

據悉，閘閥、截止閥、蝶閥都有各自的優勢，但熔鹽閥門一般不會選擇球閥。根據工藝設計，開關工況可以選用閘閥或是三偏心蝶閥的形式，調節工況可選用Globe單座調節閥或Y型、角式截止閥形式。熔鹽光熱項目在選擇閥門種類時需要考慮很多因素，如安裝空間、管線流阻、綜合成本、管線伴熱、管線節流、管線熱膨脹、介質設計溫度、壓力條件等等，因此選型哪種閥門種類應依據設計院設計準則。

調研活動期間，業主單位代表江蘇鑫晨光熱技術有限公司的宋志軍坦言，雖然相比于進口閥門，國產閥門產品在供貨周期、維護售后與成本方面都更有優勢，但由于其目前缺乏實際商業化項目的驗證，為確保萬無一失，業主們并不敢貿然采購國產閥門。

那么，如何才能消除這種顧慮，進一步提高國產閥門在國內市場的認可度呢？該業主建議，供貨方可將產品送至國內光熱項目中進行實際運行驗證，這樣得出的驗證結果才會讓業主們更加信服。對此，北閥總廠方面持認可態度，也表示期待國內已建成的示范項目能給予國內供貨商實踐檢驗的機會。

另有專家對此表示，光熱電站熔鹽閥的檢測模式可借鑒核電用閥門。以截止閥為例，可預先設定正常開關3000次的指標，輔以相應的溫度、壓力、測試時間等相關測試要求進行實際測試，通過第三方檢測機構召開鑒定會，鑒定通過后產品便可運用于實際項目中。光熱用熔鹽閥可參考此種方式，通過第三方檢測機構的參與，幫助國產熔鹽閥盡快打開市場。

而項目業主在進行熔鹽閥產品采購招標時，對供貨方應該設定怎樣的門檻才算比較合理？對此，李立軍表示，業主在選擇閥門供貨方時，應綜合考量以下方面：供貨方能否提供可證明產品能應用于實際工況的檢測報告，供貨方的企業規模、技術水平與售后服務等是否達到業主預期，以及供貨方是否具有項目供貨業績等。

活動期間，調研團實地參觀了北閥總廠的工廠。參觀了閥門的生產線，了解了其生產流程和工藝，并了解了光譜檢測、硬度測試、焊接測試、機械性能檢測、無損檢驗等產品質量控制流程。在工廠內，調研團還看到了陳列的上世紀70年代左右用于生產閥門的相關設備和實驗室，李立軍表示，“這些設備之所以沒有扔掉，是因為未來我們計劃打造一個國產閥門的博物館，以此來記錄國產閥門產業的發展變遷?！?/p>

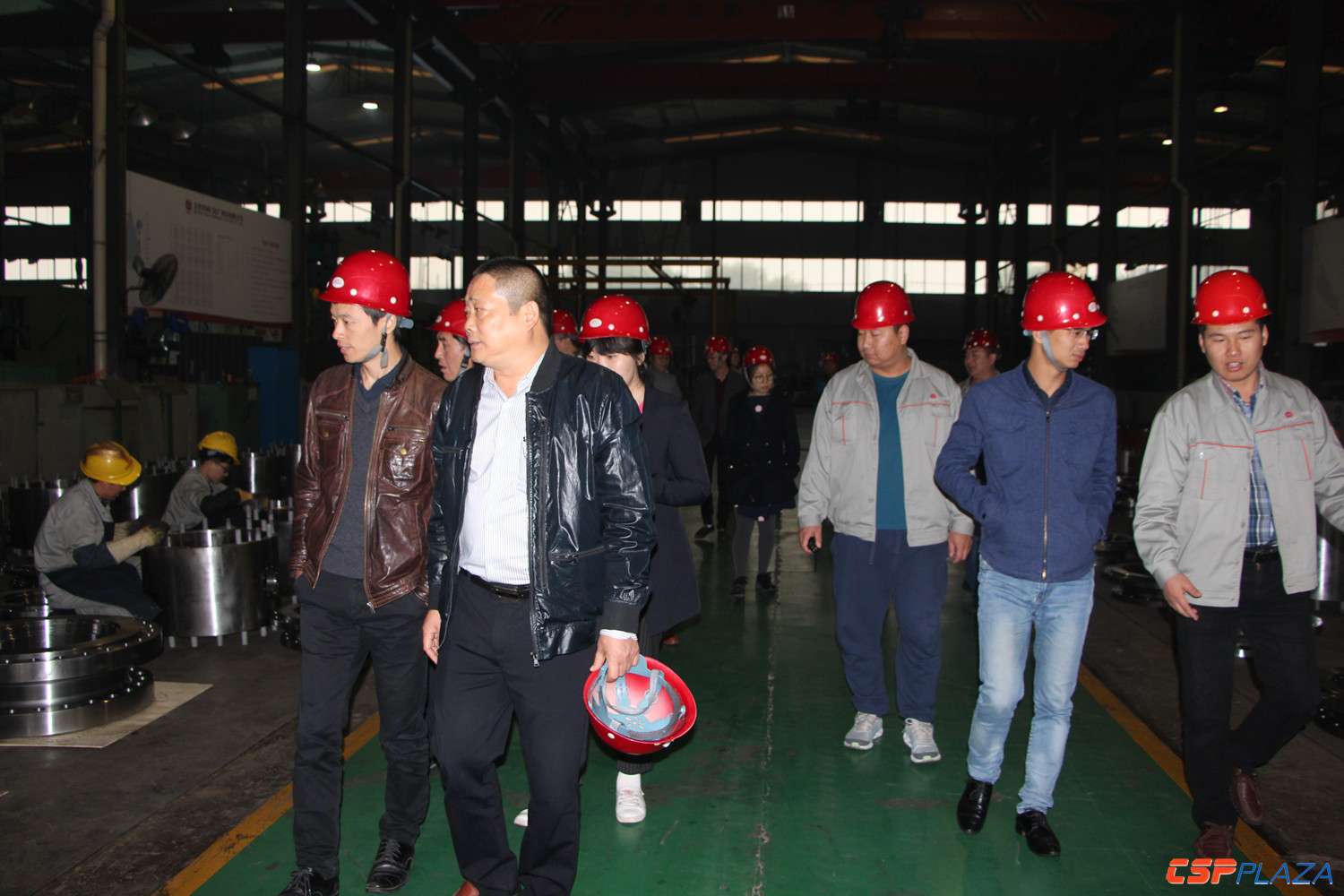

圖：調研團參觀工廠

作為CSPPLAZA平臺會員單位，李立軍代表北閥總廠在本次調研活動中接受了CSPPLAZA主編胡喜鵬頒發的會員單位牌匾。李立軍表示，北閥總廠將持續推進國產熔鹽閥的研發測試，幫助早日實現光熱電站用熔鹽閥的全面國產化。

圖：授牌儀式

來自北京天瑞星光熱技術有限公司、江蘇鑫晨光熱技術有限公司、浙江久立特材科技股份有限公司、上海洛丁森工業自動化設備有限公司、沈陽市中色測溫儀表材料研究所有限公司、江陰市華方新能源高科設備有限公司、江蘇市飛躍機泵集團有限公司、北京中熱能源科技有限公司等多家CSPPLAZA的會員單位代表隨團參與了本次調研活動。

關于北京市閥門總廠股份有限公司

北京市閥門總廠股份有限公司前身是北京市閥門總廠，成立于1952年，是新中國始建的第一批國家機械工業部制造高中壓閥門及蒸汽疏水閥的重點骨干企業，是中國機械500強企業、全國閥門行業協會理事長單位和全國閥門標準化技術委員會委員單位、國家質檢總局閥門委員會委員、中國特種設備安全與節能促進會理事單位、北京市重合同守信用單位和誠信企業。2010年“京”字牌商標被評為2009年度北京市著名商標。

北閥總廠的主要產品是高中低壓閥門，有各種型號的蒸汽疏水閥、液化石油氣用緊急切斷閥、氧氣管路用截止閥、閘閥、截止閥、球閥、止回閥、蝶閥、低溫閥、API閥門等十大類518個系列近4000個規格，其工作壓力為1.0Mpa—42Mpa；工作溫度-196℃～800℃。材質有鐵、碳素鋼、合金鋼、耐熱鋼、不銹鋼、雙相鋼、鎳基合金、哈氏合金、蒙乃爾合金等；操作方式有手動、齒輪、電動、氣動、電液液動、氣液聯動、自動等。其主要產品執行國家標準及API、ANSI、JIS、DIN、BS等國外標準。產品廣泛應用石油、化工、冶金、化纖、城建、電力、水廠建材、水泥等各行業，并有部分產品出口。
